Poniżej kilka fotek urządzeń D-Star mojej konstrukcji

Opis konstrukcji znajduje się na LINK-u

W związku z licznymi pytaniami od zainteresowanych osób mniej znających zawiłości techniki D-Star informuję:
tzw modem GMSK nie jest urządzeniem które umożliwia po podłączeniu go do radia z portem 9600Bd (np YAESU FT8800) uzyskania funkcjonalności typowego radia ICOM z funkcją D-Star.
Modem ten umożliwia jedynie odbiór z kanału radiowego sygnału w standardzie D-Star i przekazanie go do sieci internet oraz odbiór z sieci internet i nadawanie sygnału D-Star na kanale radiowym.
Funkcjonalnie zestaw modem GMSK i radio z portem 9600Bd odpowiadają przemiennikowi pracującemu w modzie SIMPLEX.

Aby uzyskać funkcjonalność w zakresie nadawania i odbioru D-Star z innego radia niż ICOM należy zaopatrzyć się w modem UP4DAR lub DVRPTR z modułem AMBE2020.

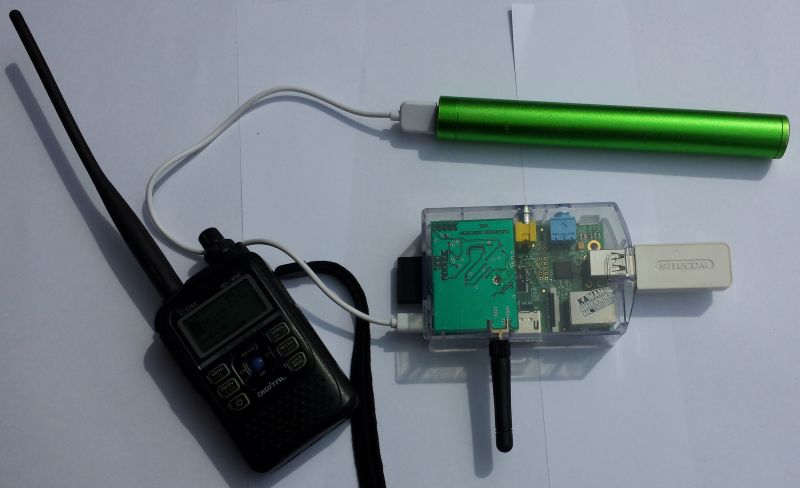

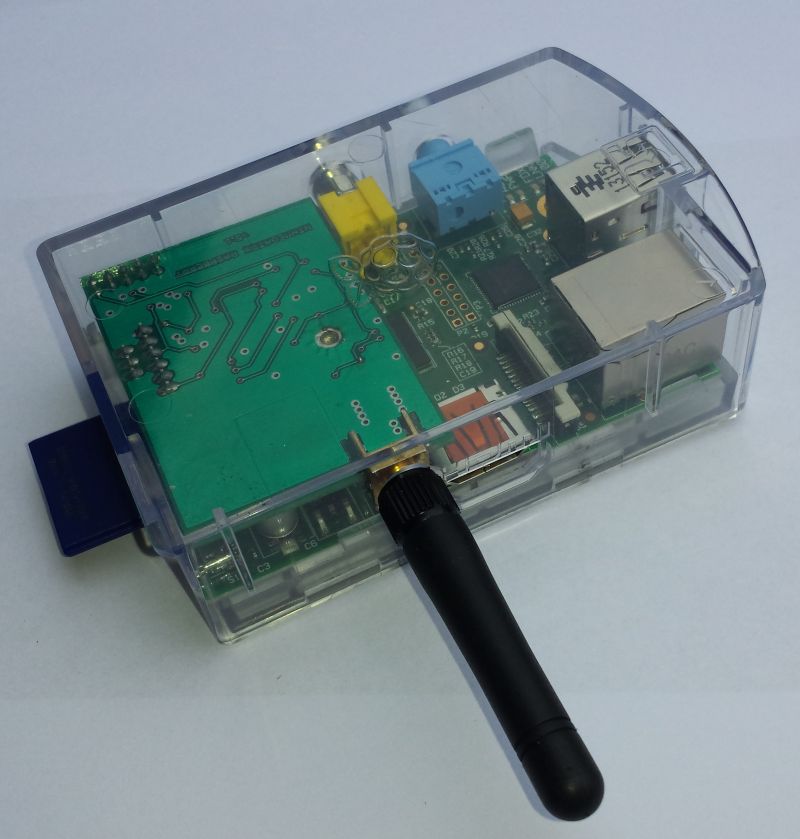

Hotspot z mikronadajnikiem przeznaczony do współpracy z Raspberry PI

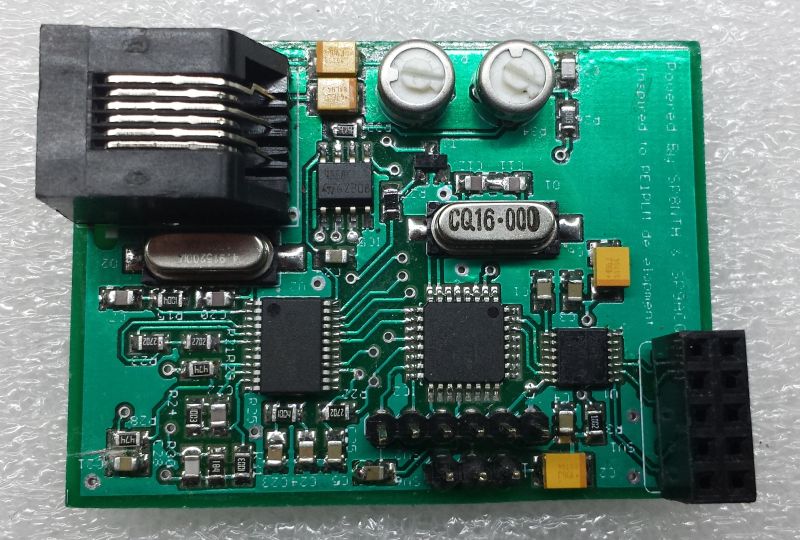

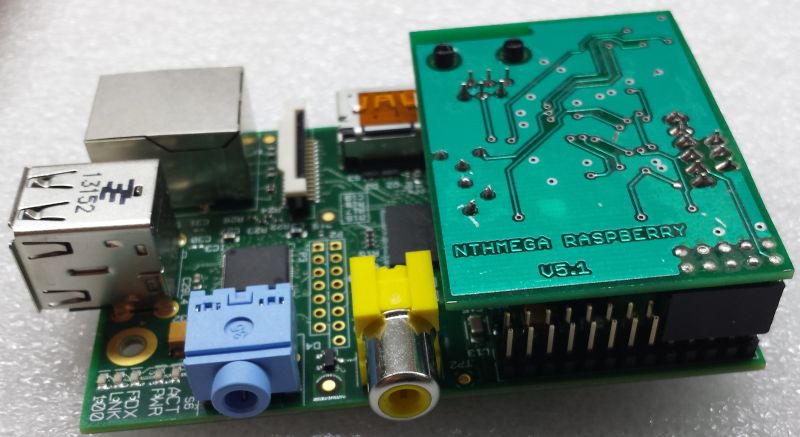

Modem D-Star GMSK do Raspberry PI współpracujący z radiem z wyjściem 9600Bd.

Pracuje również jako sterownik przemiennika D-Star zastępując kontroler DVRPTR.

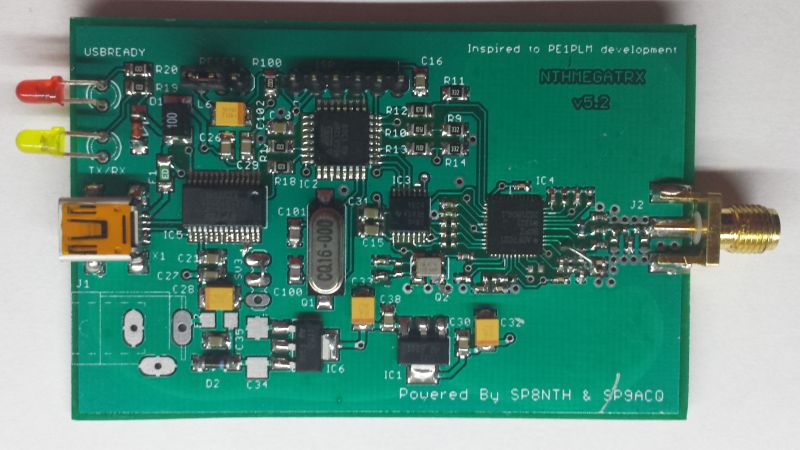

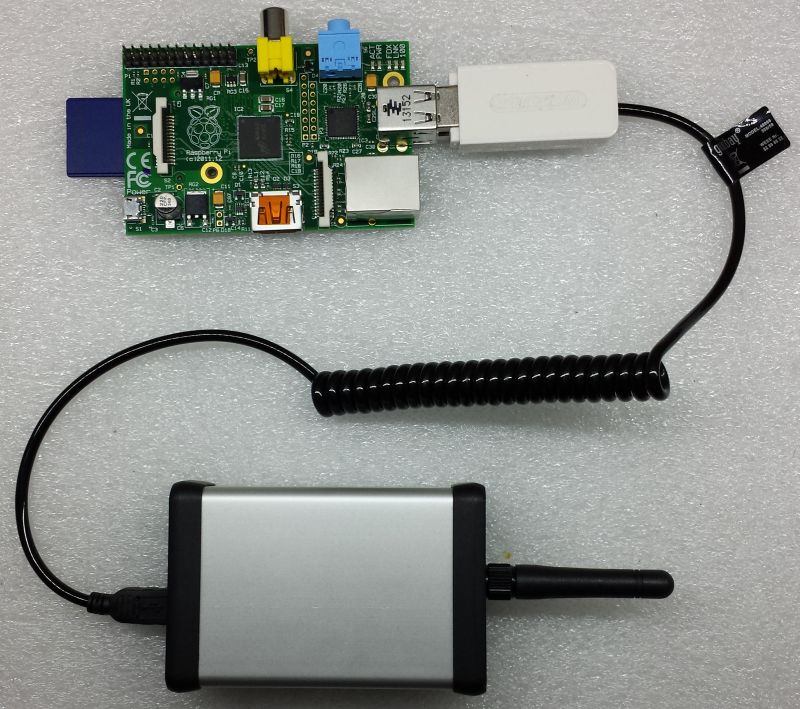

Hotspot z mikronadajnikiem przeznaczony do współpracy z dowolnym komputerem poprzez USB

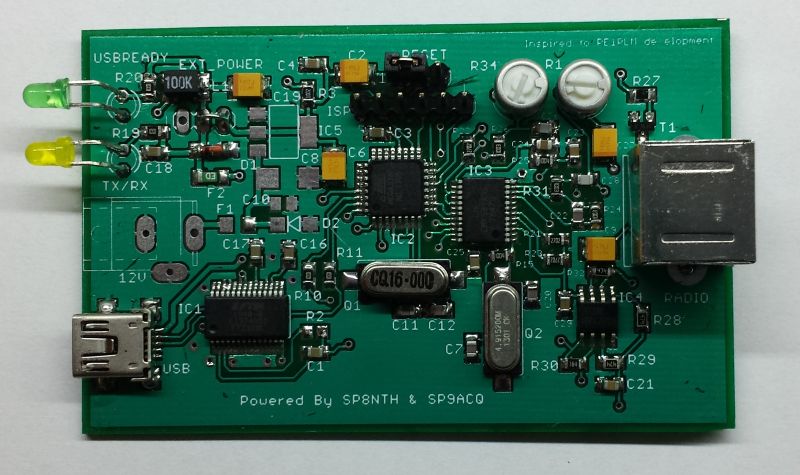

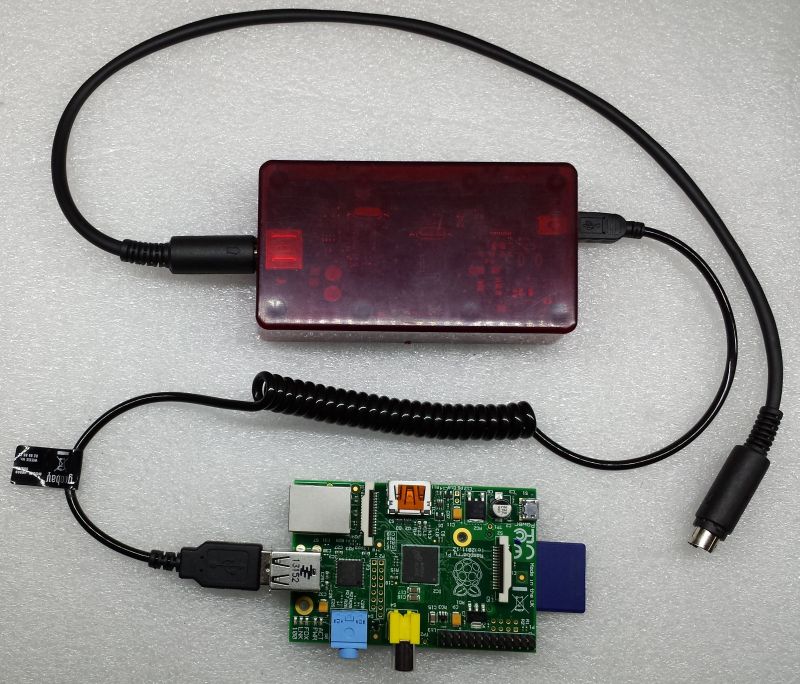

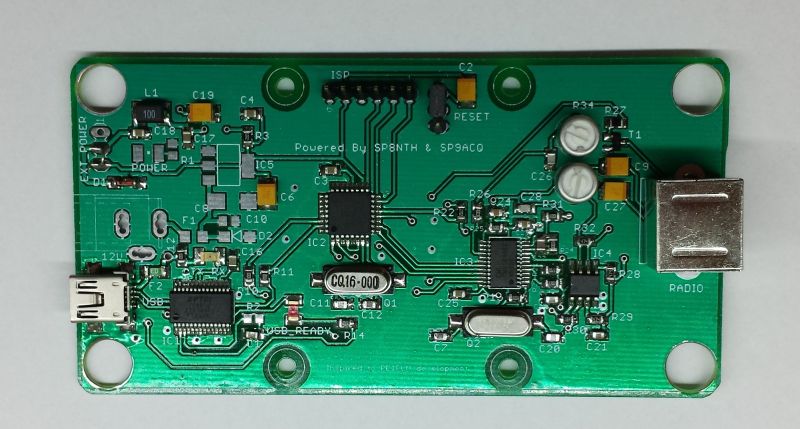

Modemy D-Star GMSK do dowolnego komputera z USB współpracujący z radiem z wyjściem 9600Bd
w obudowie metalowej i plastikowej

Pracuje również jako sterownik przemiennika D-Star zastępując kontroler DVRPTR.









Wszystkie te urządzenia można zmontować samemu - płytki PCB na zamówienie, lub zamówić gotowe.
