Dla wszystkich zainteresowanych przedstawiam modemy mojej konstrukcji do użytku w sieci D-star.
Modemy zostały zainspirowane projektami Guusa PE1PLM.

Układy zostały zmoptymalizowane pod względem wielkości i ilości elementów które są zbędne oraz tak zaprojektowane aby wyeliminować stosowanie tak jak w ich pierwowzorach mikrokomputera ARDUINO. Procesor zastepujący Arduino znajduje się na płytce PCB modemu.

Prezentowane są dwa układy:
1. Punkt dostępowy HOTSPOT z mikronadajnikiem na 70cm małej mocy.
2. Modem GMSK współpracujący z dowolnym radiem UKF z wejściem PACKET 9600Bd. Modem GMSK pracuje również w modzie Full Duplex przez co może służyć za sterownik przemiennika D-Star.

Posiadając dostęp do internetu, oraz komputer PC z Widnows lub Linux, ewentualnie mikrokomputer Raspberry Pi (tzw malina) bez problemu można przy pomocy takich urządzeń stworzyć punkt dostępowy do sieci D-Star. TRX Hotspota pracuje w paśmie 70 cm i bez problemu daje zasięg w dużym pietrowym domu oraz do ok 100m, w zależości od użytej anteny.

Fotki moich konstrukcji D-Star

W związku z licznymi pytaniami od zainteresowanych osób mniej znających zawiłości techniki D-Star informuję:
tzw modem GMSK nie jest urządzeniem które umożliwia po podłączeniu go do radia z portem 9600Bd (np YAESU FT8800) uzyskania funkcjonalności typowego radia ICOM z funkcją D-Star.
Modem ten umożliwia jedynie odbiór z kanału radiowego sygnału w standardzie D-Star i przekazanie go do sieci internet oraz odbiór z sieci internet i nadawanie sygnału D-Star na kanale radiowym.
Funkcjonalnie zestaw modem GMSK i radio z portem 9600Bd odpowiadają przemiennikowi pracującemu w modzie SIMPLEX.

Aby uzyskać funkcjonalność w zakresie nadawania i odbioru D-Star z innego radia niż ICOM należy zaopatrzyć się w modem UP4DAR lub DVRPTR z modułem AMBE2020.

Modemy powstały w trzech wersjach:

1. Płytka PCB ze złączem do podłączenia modułu radiowego produkcji chińskiej, który jest dostępny w internecie w cenie ok 20$, w dwóch wersjach obudowy - metalowej i plastikowej ( w tej wersji tylko na etapie prototypu)

2.  Jako kompletne zmontowane na jednej płytce PCB z interfejsem USB i mikronadajnikiem firmy Analog Device na pokładzie do montażu w obudowie metalowej.

3. Jako kompletne zmontowane urzadzenie na małej płytce PCB do montażu na złączu GPIO mikrokomputera Raspberry PI dającej się w całości zamknąć w typową obudowę Raspberry PI.

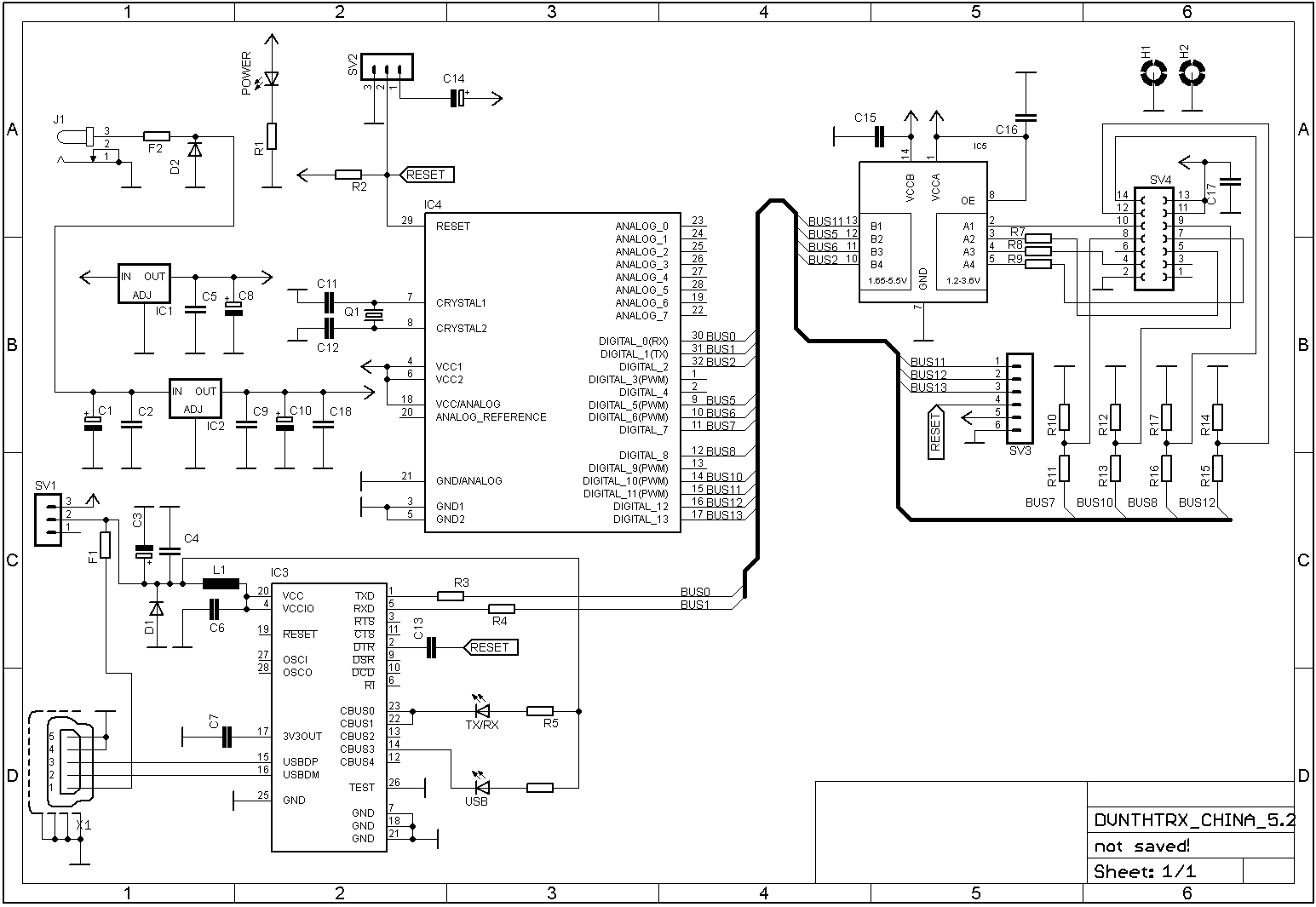

Schemat modemu zbudowanego w oparciu o moduł chiński

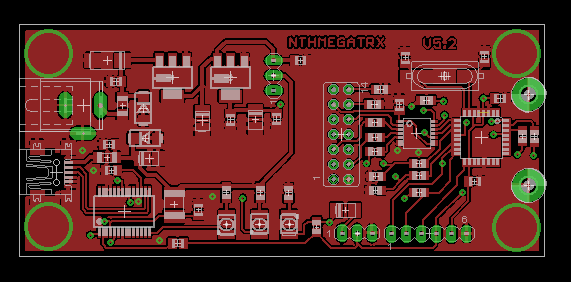

Wygląd PCB

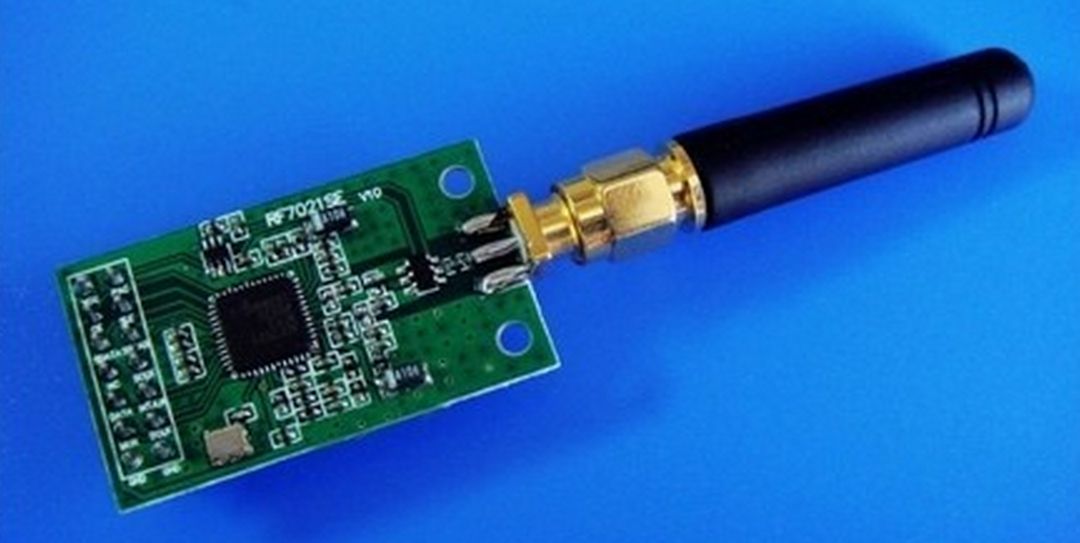

Moduł na ADF7021 dostępny na aukcji AliExpress

Rf7021se adf7021 wireless module wireless module

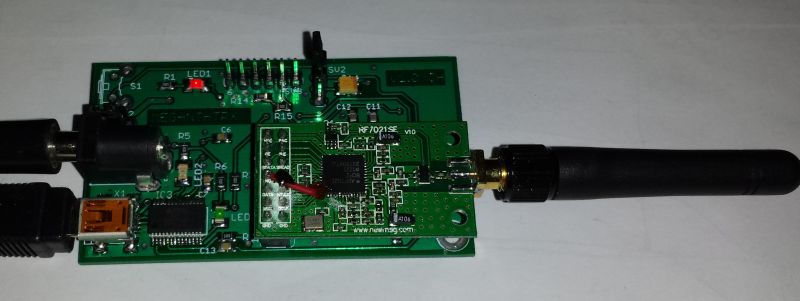

Wyglad prototypu

Modem w oparciu o CMX589

Dla tych którzy potrzebują większego zasięgu HOTSPOT-a ten układ sprawdzi się doskonale. Po podłączeniu dowolnego radia fabrycznego posiadającego złącze do transmisji danych z predkością 9600Bd HOTSPOT umożliwi pokrycie dużego obszaru w zależności od anteny zewnętrznej i ukształtowania terenu. Doskonale nadaje się do budowy przemiennika lub sieci dodatkowych odbiorników rozproszonych do przemiennika D-Star.

Schemat

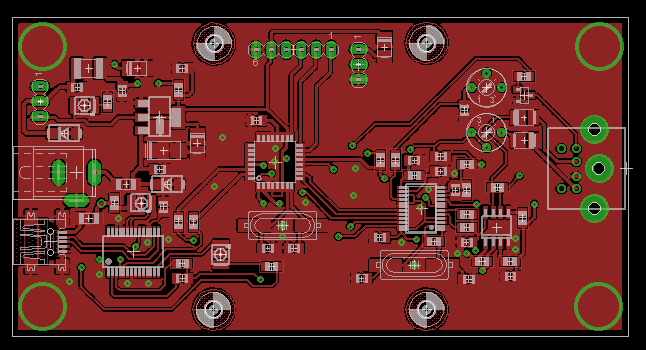

Wygląd PCB

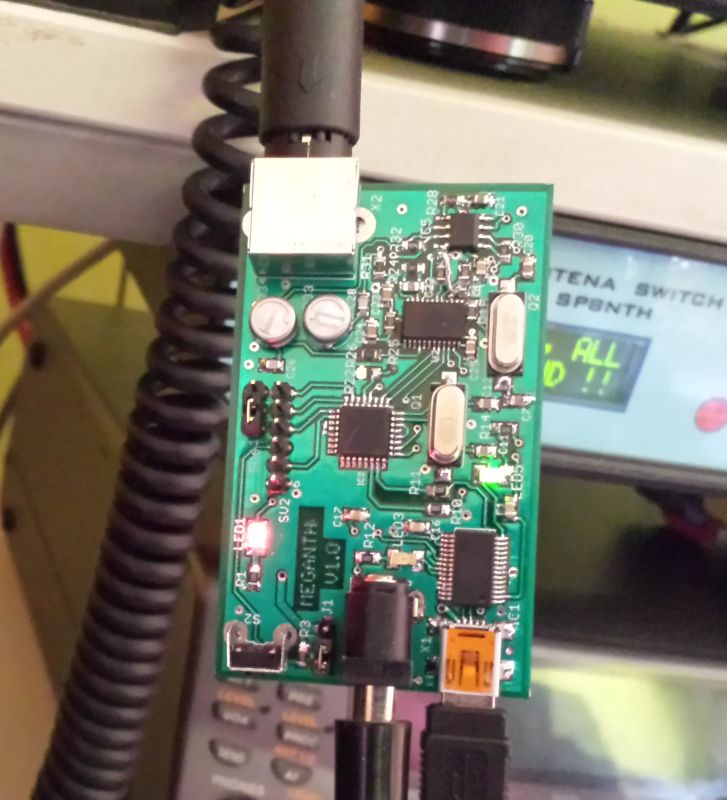

Wygląd prototypu

Oba modemy zostały tak zaprojektowane aby można je było zamontować w typowych obudowach:

Modem z modułem ADF7021 - obudowa Z75

Modem na CMX589 - obudowa Z76

Modemy zostały już wykonane w wersji docelowej i przetestowane jako hotspot-y oraz jako sterownik przemiennika SR8UWD - sprawują się doskonale.
W powstaniu poniższych układów swój udział ma również Adam SP9ACQ który wspierał mnie na każdym kroku i pomagał softwarowo w pracy nad projektem.

Pełna dokumentacja w tym wykaz elementów, oprogramowanie do procesora dostępne e-mailem dla nabywców płytek PCB.

CDN
