Modyfikacja RX2 w FT1000MP

Modyfikacja Transcivera YAESU FT1000MP
pozwalająca używać drugiego odbiornika w innym paśmie niż aktualnie pracuje pierwszy.

Kupując 10 lat temu ten wspaniały transciver miałem nadzieję,
że w końcu wjednym radiu będę miał dwa niezależne odbiorniki,
niestety radość moja nie trwała długo, gdyż okazało się że oba odbiorniki w FT1000MP
mają wspólne obwody wejsciowe BPF.
Mimo tej niedogodności uważałem i w dalszym ciągu
uważam to radio za jeden z lepszych transciverów na rynku.
Jednak ciagle czując niedostyt szukałem rozwiązania tego problemu.
Pomysł z ropzwiązaniem przyszedł mi do głowy gdy zobaczyłem w sprzedaży na różnych
giełdach krótkofalarskich antenatuner do odbiorników FRG produkcji YAESU FRT-7700.

Jest to tuner antenowy (odbiorczy) stosowany do poprawienia selektywności i odporności na sygnały zakłócające odbiorników komunikacyjnych.

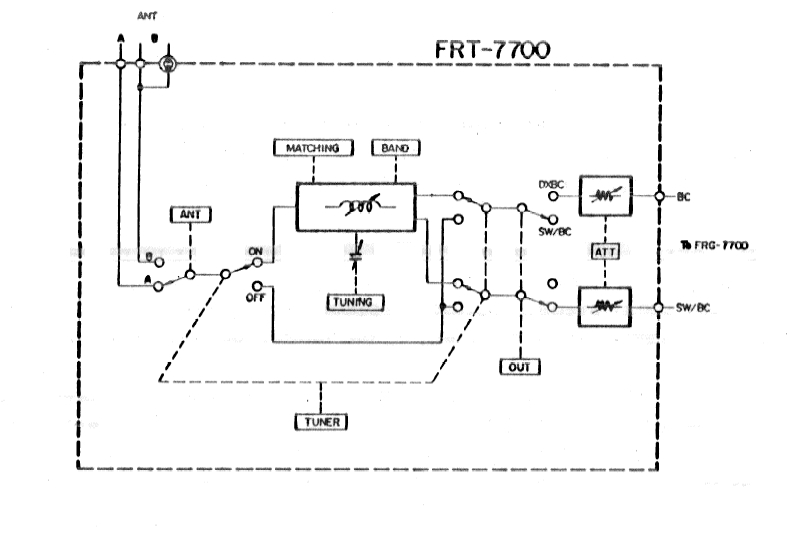

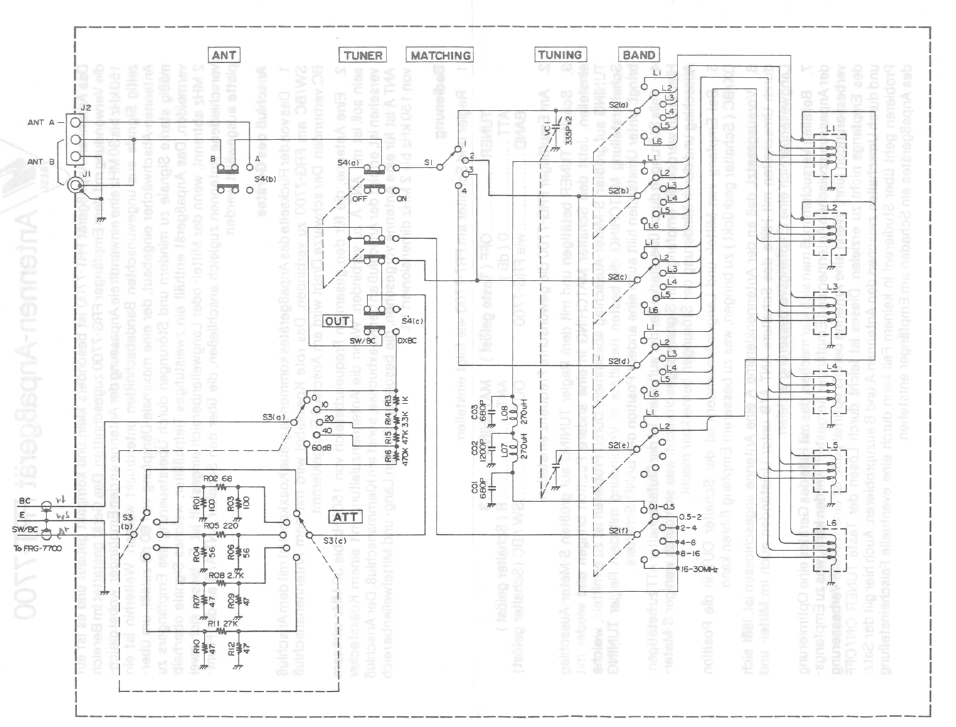

Po obejrzeniu schematu tego tunera

szybko doszedłem do wniosku że jest to coś czego potrzebuję.

Kupując te małe urządzenie na allegro nie wiedziałem do końca czy spełni moje oczekiwania i potrzeby.

Pełen zapału wziąłem się do roboty.

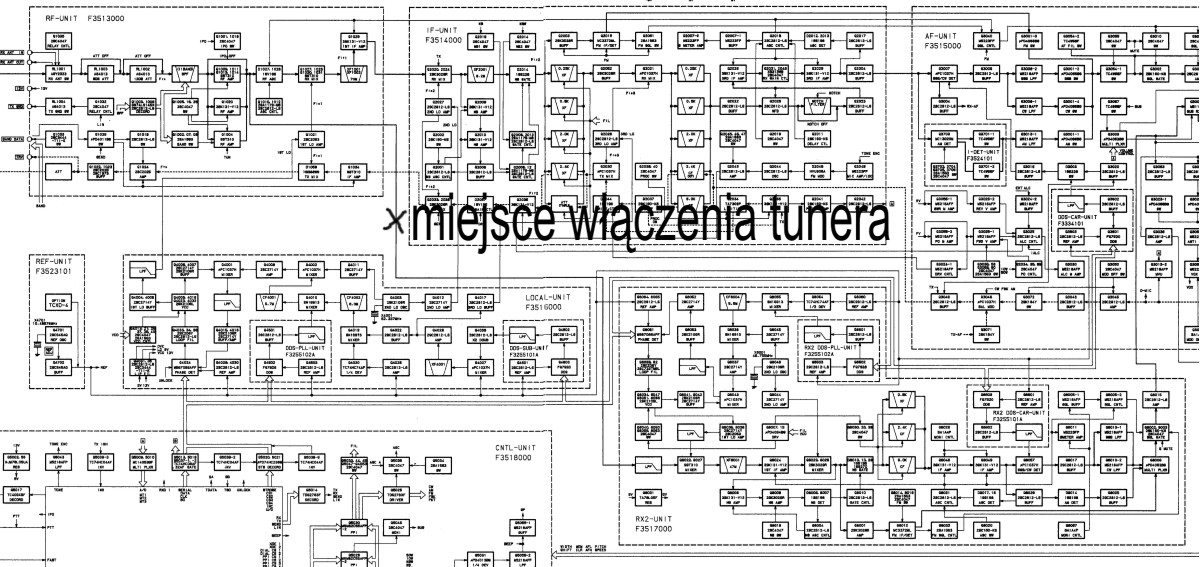

Po obejrzeniu schematu blokowego FT1000MP ustaliłem miejsce podłączenia mojego nowego filtra pasmowego do drugiego odiornika.

Jak to zrobić tę modernizację przeczytacie poniżej:

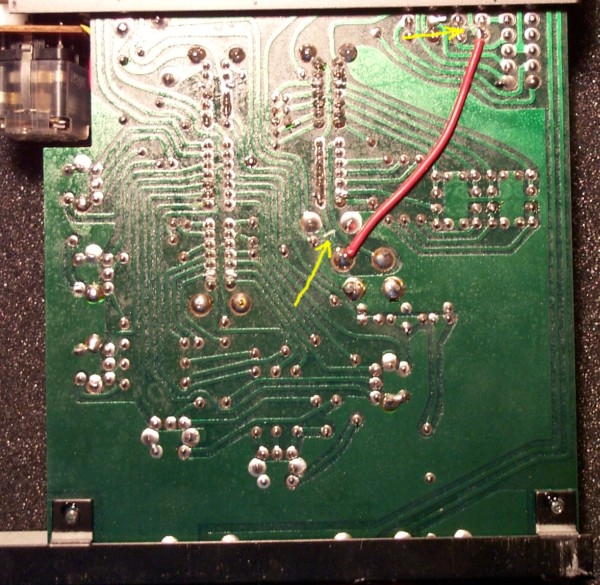

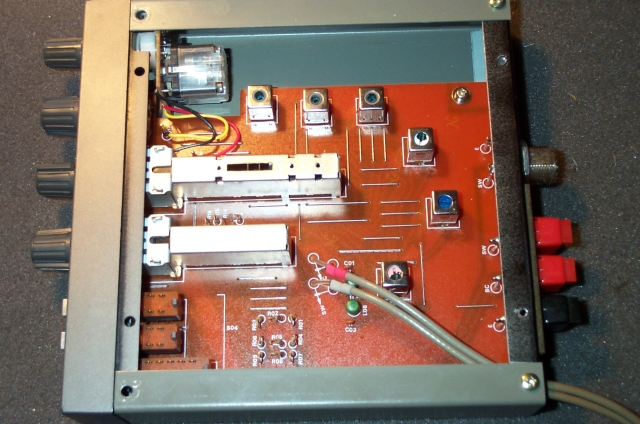

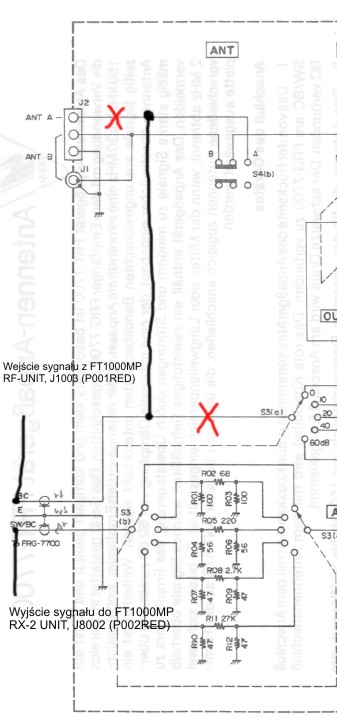

Na początku wykonujemy modernizację tunera polegała ona na założeniu na przewody BC oraz SW/BC dwoch wtyków CHINCH a następnie przecięciu dwóch ścieżek (krzyżyki czerwone wskazują je na schemacie a strzałki żółte na fotce)
oraz przylutowanie jednego mostka (czarna kreska na schemacie i czerwony przewód na fotce).

poniżej schemat i fotka

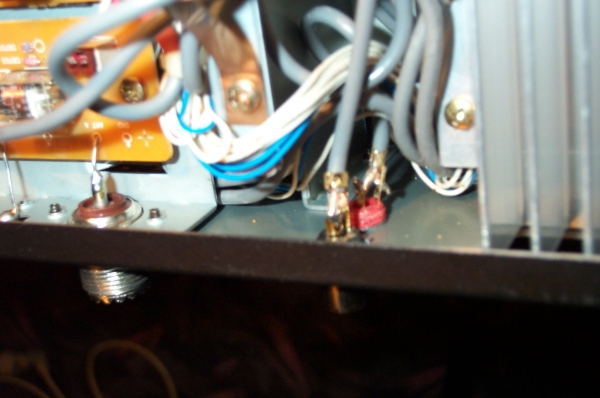

Kolejny etap to modernizacja FT1000MP, zdejmujemy górną pokrywę naszego transcaivera
i lokalizujemy przewód koncentryczny łączący dwa bloki RF-UNIT oraz RX2-UNIT.

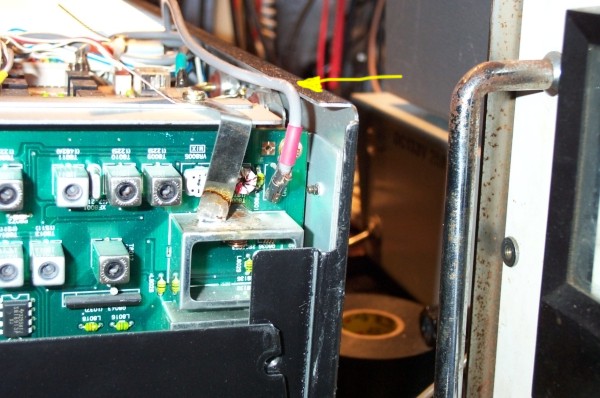

Następnie przecinamy ten przewód w miejscu wskazanym na następnej fotografi poniżej

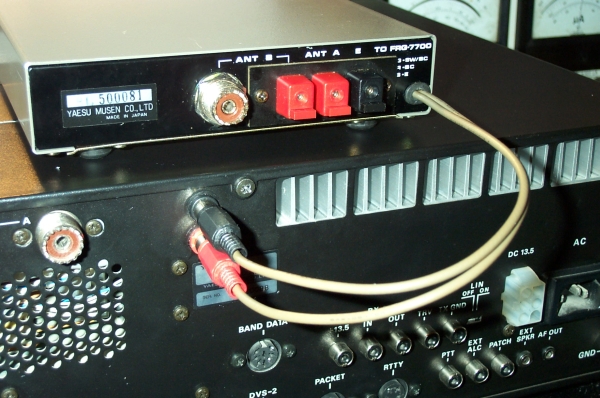

Montujemy dwa dodatkowe gniazda CHINCH na tylnej sciance FT1000MP i przecięte przewody podłaczamy do zamontowanych gniazd

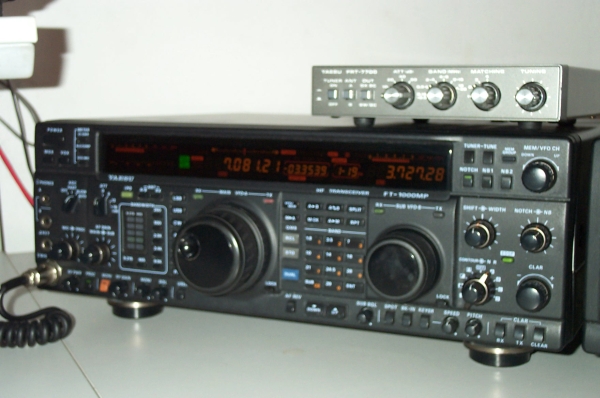

zamykamy obudowę i podłączamy FRT-7700 do naszego transcaivera

Podłączamy antene do wejścia antenowego B tunera i nie pozostaje nam nic innego jak cieszyć sie drugim niezależnym odbiornikiem.

Opis przełaczników

przełącznik TUNER ON/OFF jak sama nazwa wskazuje włacza i wyłącza obwody psmowe w tunerze

przełacznik ANT w pozycji A przepuszcza sygnał z RF-UNIT do RX2-UINIT tak jak w orginale bez modernizacji

przełącznik ANT w pozycji B sygnał z gniazda antenowego B naszego tunera wchodzi na filtr pasmowy a następnie wchodzi na RX2-UNIT - drugi odbiornik FT1000MP

Gałkologia też prosta wiec nie wymaga wyjaśnień.

Uwagi poproszę na maila: sp8nth@wlodawa.ampr.org

Moja strona www.sp8nth.ampr.org

Uwagi eksploatacyjne

Uwaga która nasunęła się po pierwszych dniach eksploatacji: podczas nadawania z włączonym monitorem pojawiają się zniekształcenia sygnału w słuchawkach, spowodowane to jest tym, że drugi odbiornik podczas nadawania służy do monitorowania sygnału nadajnika, a napięcie w.cz. indukujące się w antenie podłączonej do drugiego odbiornika powoduje zniekształcenia w torze RX2. Możliwe rozwiązania to: podczas nadawania przełącznik ANT w FRT-7700 musi być w pozycji A co całkowicie eliminuje opisany problem, można również zastosować przekaźnik wewnątrz FT1000MP lub wewnątrz FRT-7700 który sterowany sygnałem PTT będzie odłączał tuner a zwierał rozłączony przewód koncentryczny w FT1000MP miedzy blokami RF-UNIT a RX2-UNIT. Po wykonaniu takiego układu umieszczę opis i fotki na stronie.
