Ładowanie akumulatorów w MAX4
Układ ładowania akumulatora.
Do zasilania MAX4 użyłem dwóch akumulatorów do telefonu GSM NOKIA3310, moje egzemplarze to akumulatory Ni-Li lub Li-Jon 1500mAh z wewnętrzną elektronika (akumulatory polimerowe nie nadają się ze względu na brak układu zabezpieczającego przed przeładowaniem). Dzięki takiemu zastosowaniu akumulatory samoczynnie sie rozłączają przy spadku napięcia poniżej pewnego progu oraz przy pełnym naładowaniu. Wskaźnik w postaci diody świecącej sygnalizuje proces ładowania (świeceniem) oraz zakończenia ładowania akumulatorów (dioda gaśnie). Opornik RX należy dobrać tak aby średni prąd oraz czas ładowania był właściwy dla danego akumulatora, w moim przypadku jest to opornik 22 omów 2 waty dla prądu ok 150 mA co przy zastosowanej pojemności daje czas ładowania przy 12 V ok 10 godzin. Zastosowany opornik jest umieszczony pomiędzy stabilizatorem a złączem zasilania, przylutowany do punktów lutowniczych SMD opornika RX, dioda świecąca z opornikiem ograniczającym prąd umieszczone są na płytce PCB od strony wyświetlacza, podlutowane z jednej strony do anody diody D6 a z drugiej strony do złącza zasilania J3 nóżka nr 2.

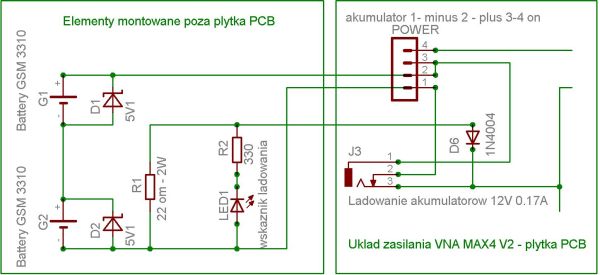

Schemat podłączenia akumulatorów do VNA MAX4
Ponieważ akumulatory użyte zawierają wyłącznik elektroniczny który odcina taki akumulator od zasilania po przegrzaniu, naładowaniu, lub zwarciu podczas ładowania może się zdarzyć, że drugi akumulator nie zostanie w pełni doładowany a tym samym zostanie obniżona pojemność naszego układu zasilania VNA. Rozwiązaniem tego problemu jest podłączenie równolegle do obu akumulatorów w kierunku zaporowym po diodzie zenera o mocy 1W i napięciu stabilizacji 5.1V. Działanie takiego układu polega na tym, że po wyłączeniu jednego z akumulatorów następuje wzrost napięcia na jego zaciskach a tym samym wzrost tego napięcia powyżej napiecia zenera diody co skutkuje tym, że płynie przez nią prąd i tym samym powoduje doładowanie drugiego akumulatora - dioda sygnalizacyjna świeci wyraźnie słabiej po czym gaśnie w momencie odłączenia drugiego akumulatora. Opisany układ ma zastosowanie przy napięciu ładowania 12 V. W przypadku mniejszego napięcia należy zmniejszyć wartość opornika R1 i napięcie diody zenera.
UWAGA !!!
Do ładowania akumulatorów w VNA MAX4 należy użyć tylko i wyłącznie zasilacza stabilizowanego z dobrze odfiltrowanym napięciem wyjściowym. W przeciwnym wypadku może nastąpić przeładowanie akumulatora a co za tym idzie jego eksplozję. Niestety elektronika zastosowana w akumulatorach od telefonów komórkowych jest bardzo wrażliwa na to jakim napięciem jest ładowany akumulator. W przypadku użycia tanich zasilaczy uniwersalnych bez stabilizacji można wstawić szeregowo na wyjściu zasilacza stabilizator monolityczny 7812 co rozwiąże opisywany problem.
