Prace ukończone, interfejs przetestowany, można oddać w ręce użytkowników !

Bardzo prosty konstrukcyjnie a zarazem bardzo funkcjonalny interfejs z pełna optoizolacją do urządzeń YAESU FT-857, FT-897, FT-817 i innych posiadających sterowanie CAT na poziomie TTL (0-5V).

Posiada następujące możliwości:

1. Sterowanie radiem poprzez złącze CAT (wszystkie radia posiadające CAT w standardzie TTL).
2. Kluczowanie nadajnika CW (zwieranie pinu sygnałowego do masy).
3. Załączanie PTT (zwieranie pinu sygnałowego do masy).

Interfejs nie wymaga żadnych przejściówek, ani dodatkowych interfejsów, podłączamy go wprost kablem drukarkowym do komputerowego złącza USB w wersji 1 lub 2.

Współpracuje z większością krótkofalarskich programów komputerowych takich jak Logger32 , Ham Radio Delux , MixW , TRXmanager , MMTTY i inne. Konstrukcja mieści się w obudowie ABS-26N dostępnej w TME

Interfejs ten służy wyłącznie do sterowania TRX-em i nie transmituje sygnałów audio. Do transmisji audio należy wykonać połączenie kablem ekranowanym wej/wyj TRX-a z kardą muzyczną komputera PC bezpośrednio lub przy użyciu transformatorków separujących o przekładni 1:1 i impedancji 600 omów (od modemów telefonicznych, lub dostępnych na allegro).

Uwaga konstrukcyjna:

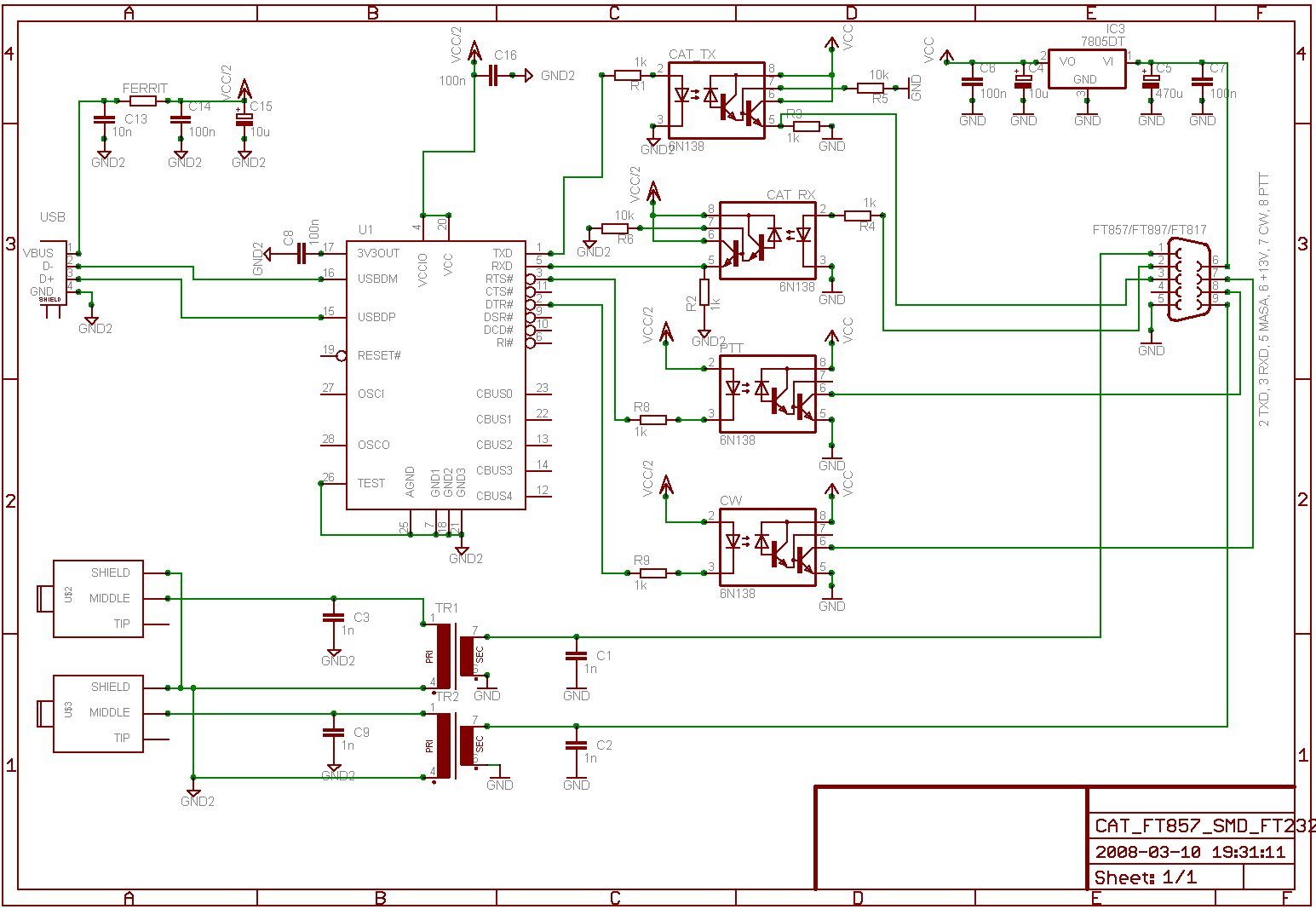

Eprom umieszczony na schemacie możemy pominąć, służy tylko do definicji nazwy  innej niż standardowa urządzenia zgłaszającego sie podczas instalacji sterowników USB.

UWAGA !!!

prezentowana tutaj wersja interfejsu nie pasuje do TRX-ów: FT1000MP, FT2000, FT450, FT950, gdyż te radia mają CAT w standardzie RS232C, interfejs do w/w sprzętu w fazie testowania prototypu - dokumentacja.

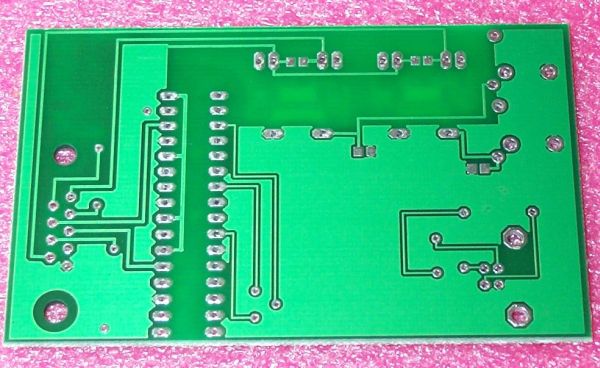

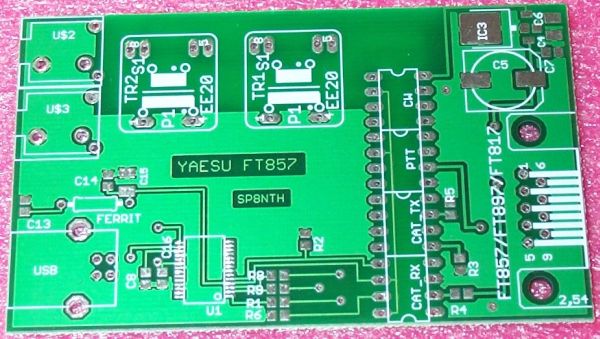

Dostępne są już płytki PCB do interfejsu YAESU FT8**

Chętni info na email.
