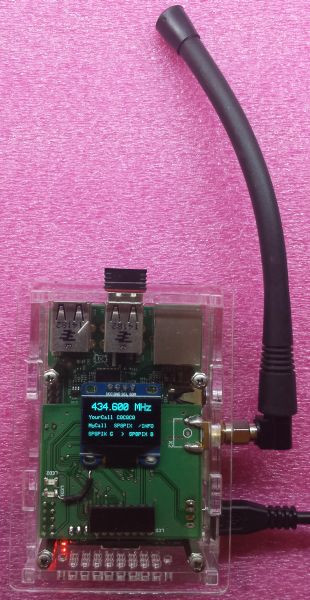

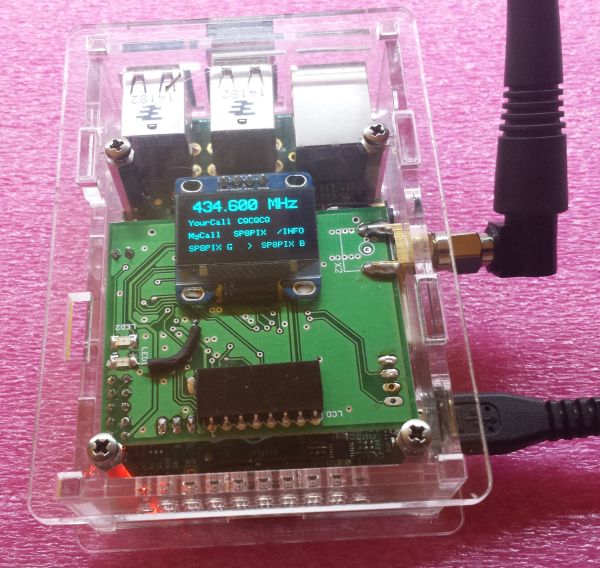

Dla chętnych proponuję zmianę wyświetlacza LCD na OLED w hotspocie mojego autorstwa lub konkurencyjnym projekcie DVSP2 .

Wyświetlacze OLED stają się coraz bardziej popularne i tanie.

W projekcie użyłem wyświetlacza OLED dostępnego na ALLEGRO w cenie ok 30 zł.

Z dostępnych wyświetlaczy należy użyć wyświetlacz 0.96" 128x64 z magistralą SPI o dowolnym kolorze posiadający 7 pinów w tym obowiązkowo PIN RESET (RES, RST,...), wyświetlacze bez pinu RESET wymagają drobnej przeróbki polegającej na usunięciu 3 elementów i podlutowaniu kabelka do wyprowadzenia sygnału RESET.

Link do przykładowego właściwego wyświetlacza OLED: ALLEGRO

Inny pasujący wyświetlacz

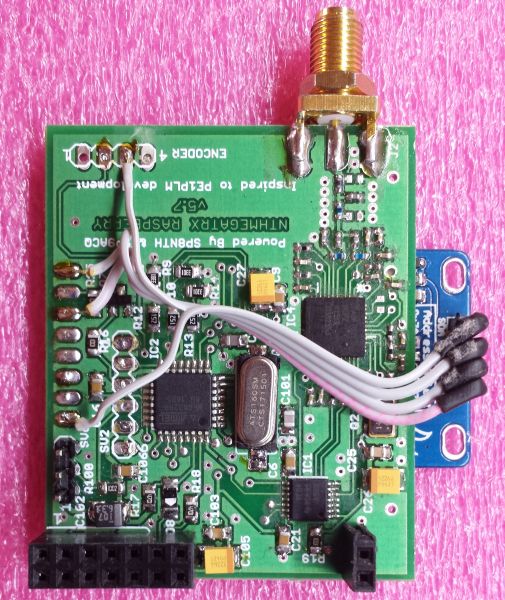

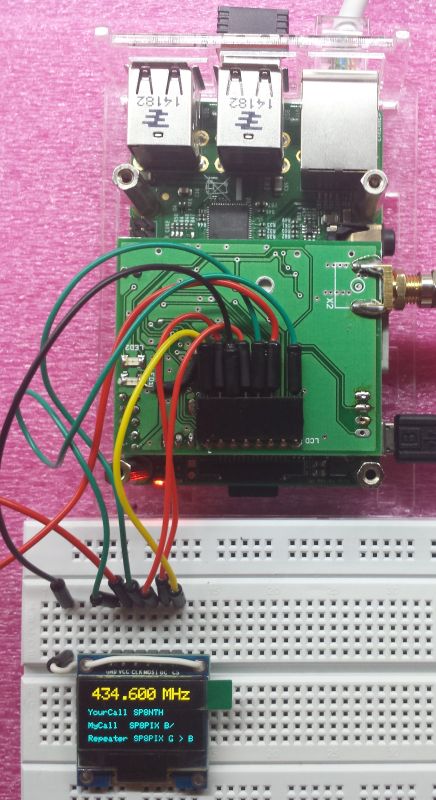

Podłączenie wyświetlacza SPI do płytki HOTSPOT-a. Do DVSP2 podobnie.

PCB=OLED

1=CS

2=DC

3=RST

4=MOSI (D1)

5=CLK (D0)

6=VCC

7=NC

8=GND
