Zgodnie z obietnicą publikuję dokumentację modemu GMSK mojej konstrukcji.

Układ przeznaczony jest do samodzielnego złożenia w oparciu o fabryczną płytkę PCB

Wszystkie elementy dostępne są w sklepach internetowych: TME, FARNELL, MARITEX, ALLEGRO

Modem GMSK po zmontowaniu w dedykowanej obudowie HAMMOND 1455C802 i podłączony do Raspberry Pi wygląda tak:

Budowa modemu GMSK oparta jest na ogólnie dostepnych elementach elektronicznych.

Składa się on z następujących bloków funkcjonalnych:

1. Komunikacja - konwerter USB/RS232 TTL - FT232RL
2. Logika - procesor AVR - Atmega328
3. Wzmacniacz z kształtowaniem charakterystyki toru audio LM4558
4. Układ GMSK - CMX589

Układ został zainspirowany pomysłem GUSS-a PE1PLM,

a zbudowany w oparciu moje wcześniejsze doświadczenie w zakresie procesorów AVR i komunikacji USB.

Płytka drukowana wykonana fabrycznie dwustronnie, z metalizacją otworów i soldermaską.

W porównaniu do innych rozwiązań i  konstrukcji dostępnych na naszym rynku

wyróżnia się większą prostotę i niższą ceną przy podobnych walorach użytkowych.

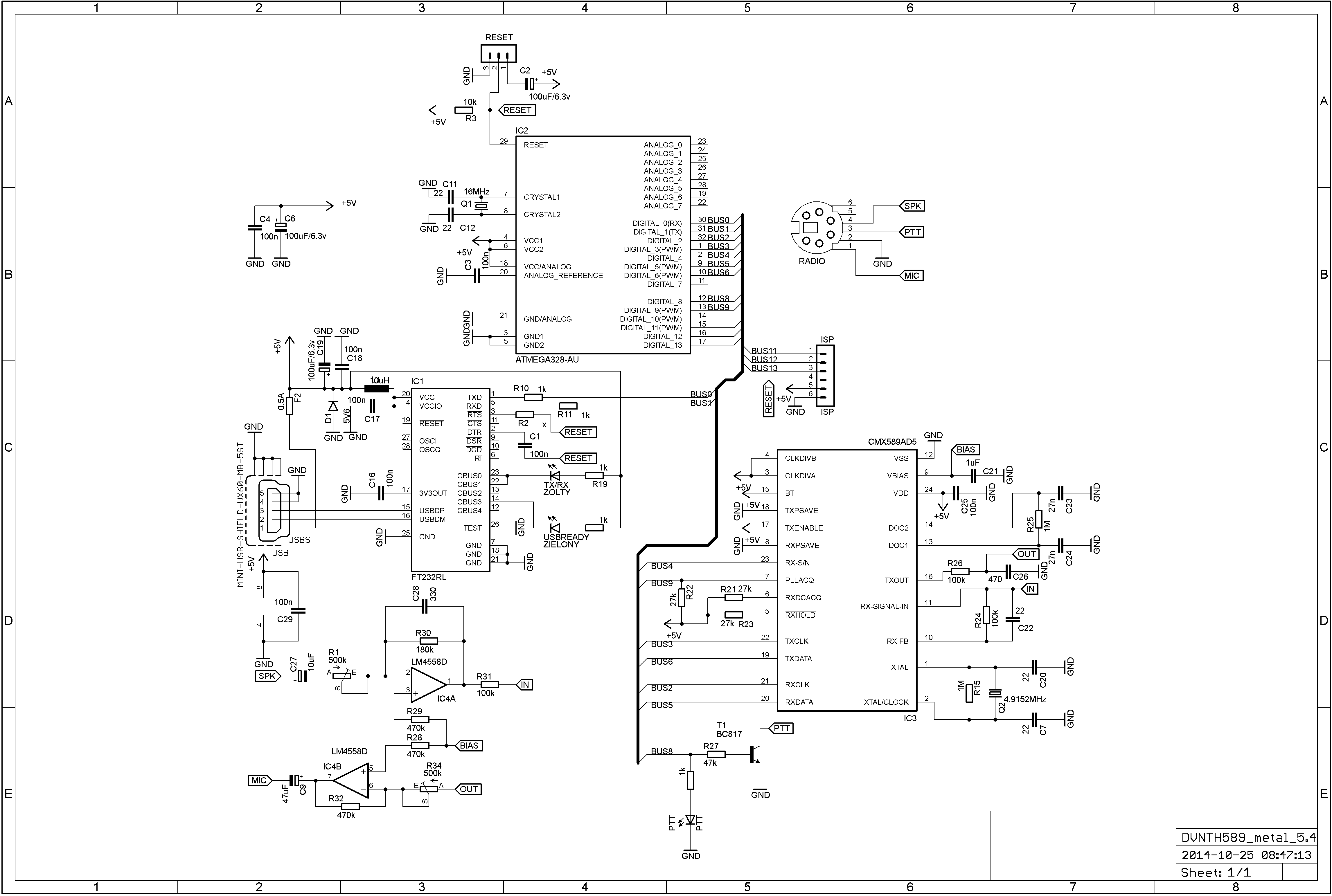

Schemat

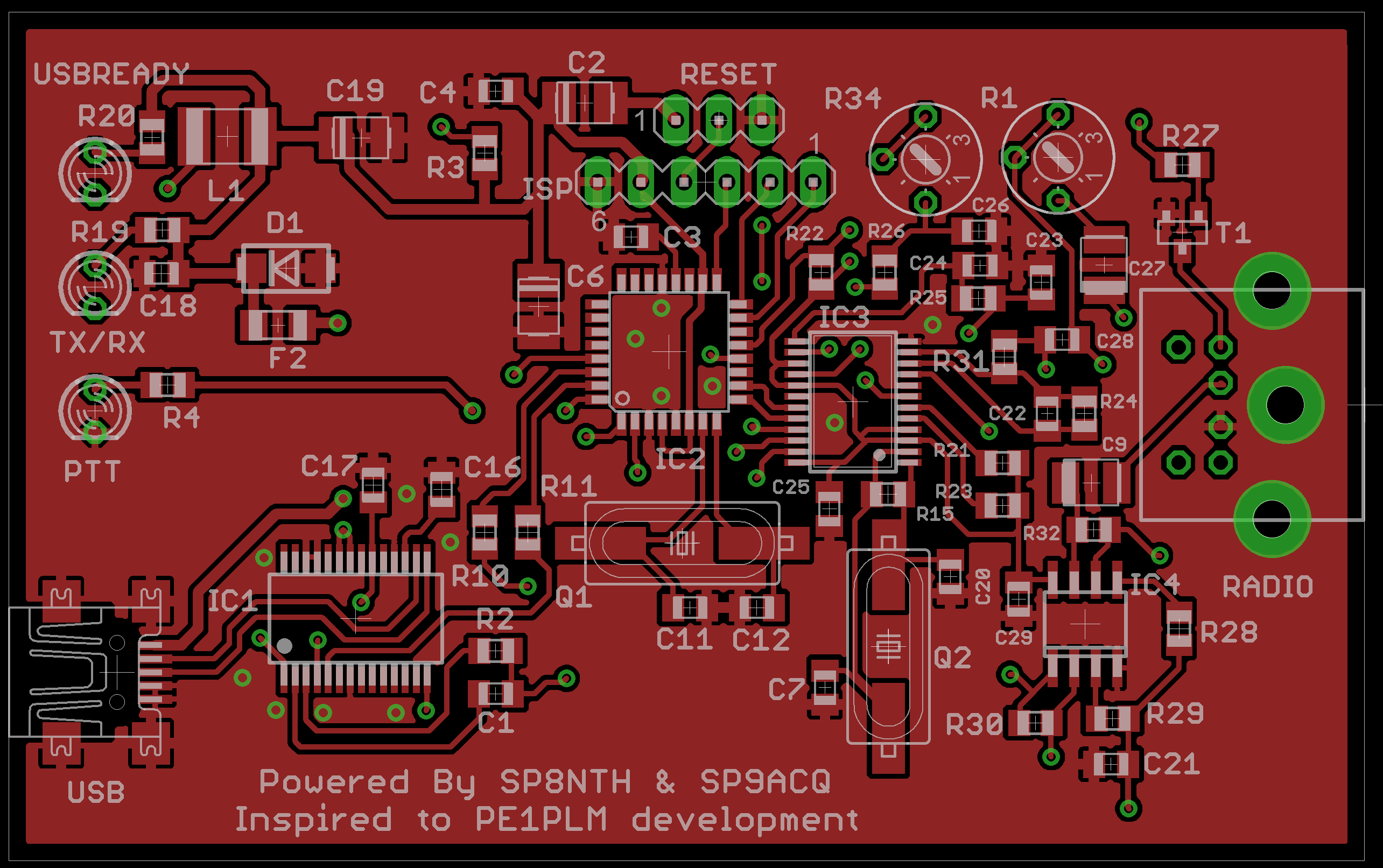

Rozmieszczenie elementów na PCB

Wykaz elementów

Software do procesora znajduje się na stronie GUSS-a PE1PLM:

SOFTWARE DO PROCESORA V1,14

FUSBIT-y należy ustawić:

EXT 0xF9

HI 0xDF

LO 0xDF

Po zaprogramowaniu procesora należy założyć zworkę na PINY 1 i 2 złącza RESET

Oprogramowanie pod WINDOWS

ControlCenter

DstarRepeater

IrcDDBGateway

Obrazy systemu do Raspberry PI z oprogramowaniem DstarRepeater

Sterowniki do scalaka USB FTDI

UWAGA !!!

Mimo iż wszystkie zakupione komponenty użyte w moich projektach pochodzą od oficjalnych polskich dystrybutorów, istnieje pewne prawdopodobieństwo, iż mogą to być elementy nieoryginalne - jak to w Polsce bywa.

Firma FTDI wprowadziłą w sterownikach w wersji 2.12.0 mechanizm kasowania zawartości pamięci EPROM układu FT232RL co skutkuje brakiem możliwości rozpoznania urządzenia przez sytem WINDOWS.

Dlatego też profilaktycznie zalecam nie instalować najnowszych driver-ów do WINDOWS w wersji 2.12.0.

Zalecana wersja sterowników to 2.10.0 lub 2.8.30 dostępne są na stronie FTDI w zakładce DRIVERS sterowniki VCP w tabelce na dole strony lub na mojej stronie link powyżej.

Opis jak zainstalować i skonfigurować HOTSPOT lub przemiennik można znaleźć na stronie Artura SP5QWK

Wsparcie techniczne via e-mail sp8nth@gmail.com

lub telefonicznie 514145525

Wkrótce opis następnych konstrukcji.

Życzę miłej pracy przy konstrukcji modemu GMSK.

Grzegorz

PS

Na koniec fotka przemiennika SR9SZ wykonanego przez SQ9NFI w oparciu o modem GMSK mojej konstrukcji.

Klik na fotkę - info o przemienniku.
