Wszystkim zainteresowanym przedstawiam najnowsza konstrukcję modemu

do emisji cyfrowych mojego projektu i wykonania.

Pragnę poinformować, że całośc modemu została wykonana w Polsce.

Płytki PCB wykonane w fabryce w okolicach Warszawy, części elektroniczne lutowane w zakładzie w Lublinie,

obudowy wykonywane i malowane w Świdniku.

Wiekszość części  elektronicznych zakupione zostało w polskich sklepach internetowych.

Jedynie nieliczne elementy elektroniczne które są niedostępne w Polsce zostały sprowadzone z zagranicy.

Ten modem to polska myśl techniczna i polskie wykonanie.

Interfejs do emisji cyfrowych przeznaczony jest do łączenia radiostacji amatorskiej tzw.

transceiver-a z komputerem PC w celu sterowania radiem, odbioru i nadawania emisjami

cyfrowymi. Możliwa jest praca zarówno poprzez sprzętowe kluczowanie nadajnika FSK, CW jak

również poprzez modulację nadajnika sygnałem audio generowanym poprzez interfejs AFSK.

Interfejs został dostosowany i przetestowany do pracy z następującymi programami

1. Logger32
2. MMTTY
3. MMVARI
4. CW SKIMMER
5. CW GET
6. CW TYPE
7. UR5EQF Log 3
8. MIXW
9. FLDIGI
10. N1MM Logger
11. DX Lab

W przypadku problemów z konfiguracją w/w programów w zakresie emisji cyfrowych lub komunikacji z radiem służę wsparciem przez telefon numer: 514145525.

Przed wykonaniem telefonu do mnie przeczytaj uważnie instrukcję obsługi.

Nie udzielam wsparcia via e-mail lub komunikatory internetowe.

Nie udzielam wsparcia dotyczącego obsługi programów związanych z prorgamami do emisji cyfrowych np. program logujący - wsparcia w tym zakresie należy szukać w instrukcjach lub u autora programu.

UWAGA: program HAM RADIO de LUX V6... nie został przetestowany gdyż autorzy programu nie dostarczyli wersji komercyjnej do testów - dlatego też nie jest zalecany przezemnie do pracy emisjami cyfrowymi z moim interfejsem, nie udzielam wsparcia przy konfiguracji i ustawieniach tego programu !!!

Interfejs NTH V5 PRO zbudowany jest w oparciu o wieloletnie doświadczenie zdobyte

podczas projektowania i budowy układów elektronicznych oraz pracę na radiostacji emisjami

cyfrowymi, jak również dzięki uwagom i postulatom użytkowników moich dotychczasowych

konstrukcji.

Do budowy interfejsu wykorzystano najnowszej generacji komponenty elektroniczne

renomowanych firm takich jak TEXAS INSTRUMENTS, FTDI, LINEAR TECHNOLOGY.

Zastosowano technologię pełnej izolacji optyczno-galwanicznej w celu zabezpieczenia

i odseparowania wzajemnego wpływu urządzeń radiowych z komputerem. Izolacja taka jest

również doskonałym zabezpieczeniem przed przepięciami i mikrowyładowaniami mogącymi

wystąpić w instalacjach antenowych oraz w liniach energetycznych. Zabezpiecza to w znacznym

stopniu drogi sprzęt radiowy i komputerowy przed uszkodzeniem.

Interfejs został zaprojektowany aby jego instalacja i obsługa była możliwie jak najprostsza.

Wybór radia do współpracy odbywa się poprzez wymianę okablowania (w przypadku starych TRX

KENWOOD i YAESU – wymagane jest przestawienie zworki wewnątrz interfejsu). Elementy

regulacyjne w modemie to potencjometry poziomu sygnału wej/wyj, które w zasadzie po

ustawieniu przy pierwszym uruchomieniu można nie dotykać przez cały okres użytkowania

interfejsu.

Urządzenie to zostało zbudowane na fabrycznej płytce PCB dwustronnej, z metalizacją

otworów i soldermaską, która to została zaprojektowana pod kontem minimalizacji zakłóceń i

bardzo dobrej separacji.

Interfejs jest rozwojowy i umożliwia rozbudowę o moduły opcjonalne,

wewnątrz znajduje się złącze SV6 do ich montażu:

1. Dodatkowy separowany port CAT w standardzie RS232C lub TTL do drugiego TRX-a

(sterowanie radiem poprzez komendy CAT).

2. HotSpot D-star z mikro nadajnikiem pracującym w paśmie 70cm z wyjściem SMA do

podłączenia anteny zewnętrznej.

3. Modem GMSK D-star ze złączem do podłączenia TRX-a UKF FM z wej/wyj 9600Bd

4. Zespolony moduł CAT i HOTSPOT D-star na jednej płytce PCB.

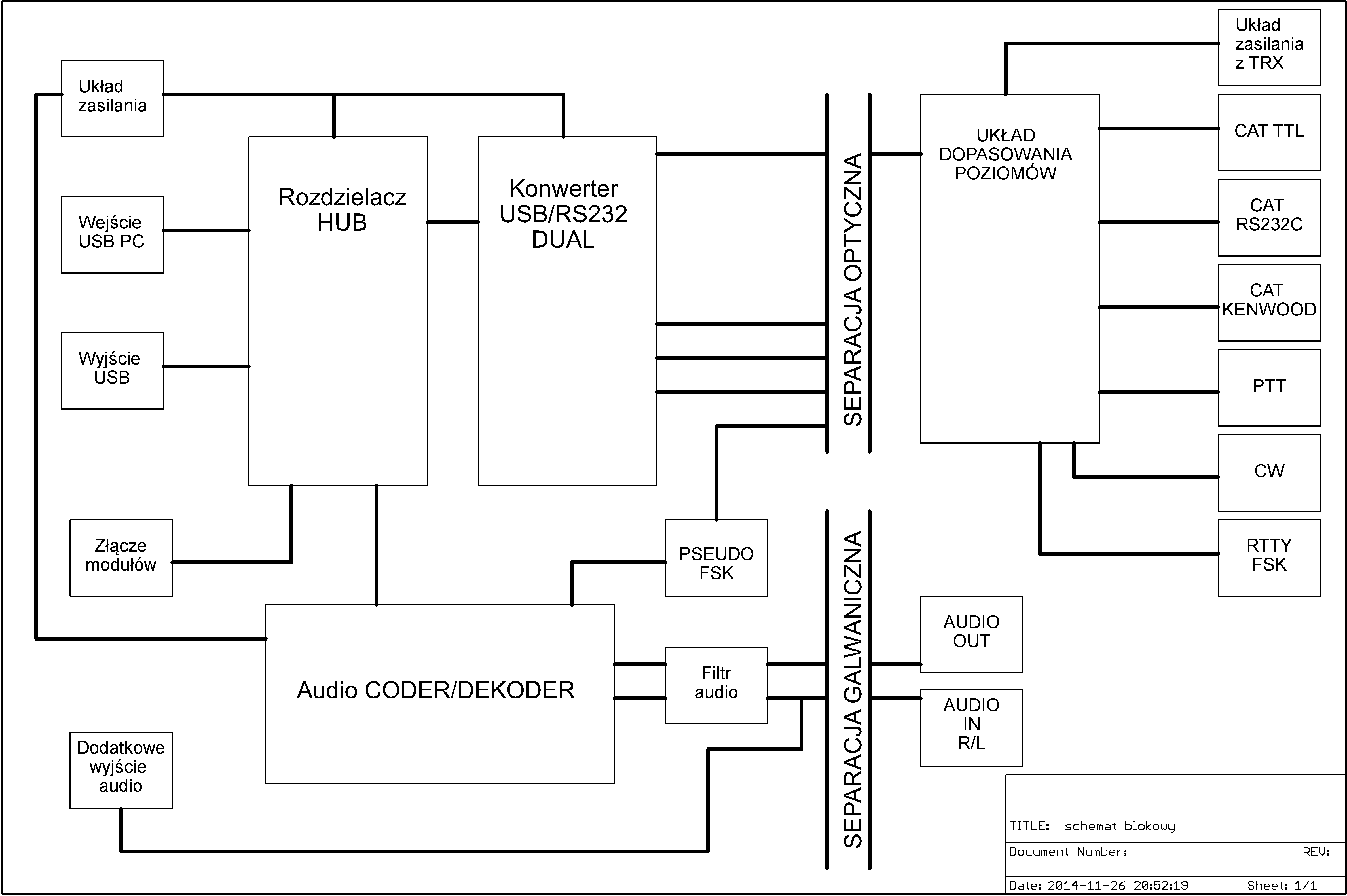

Schemat blokowy:

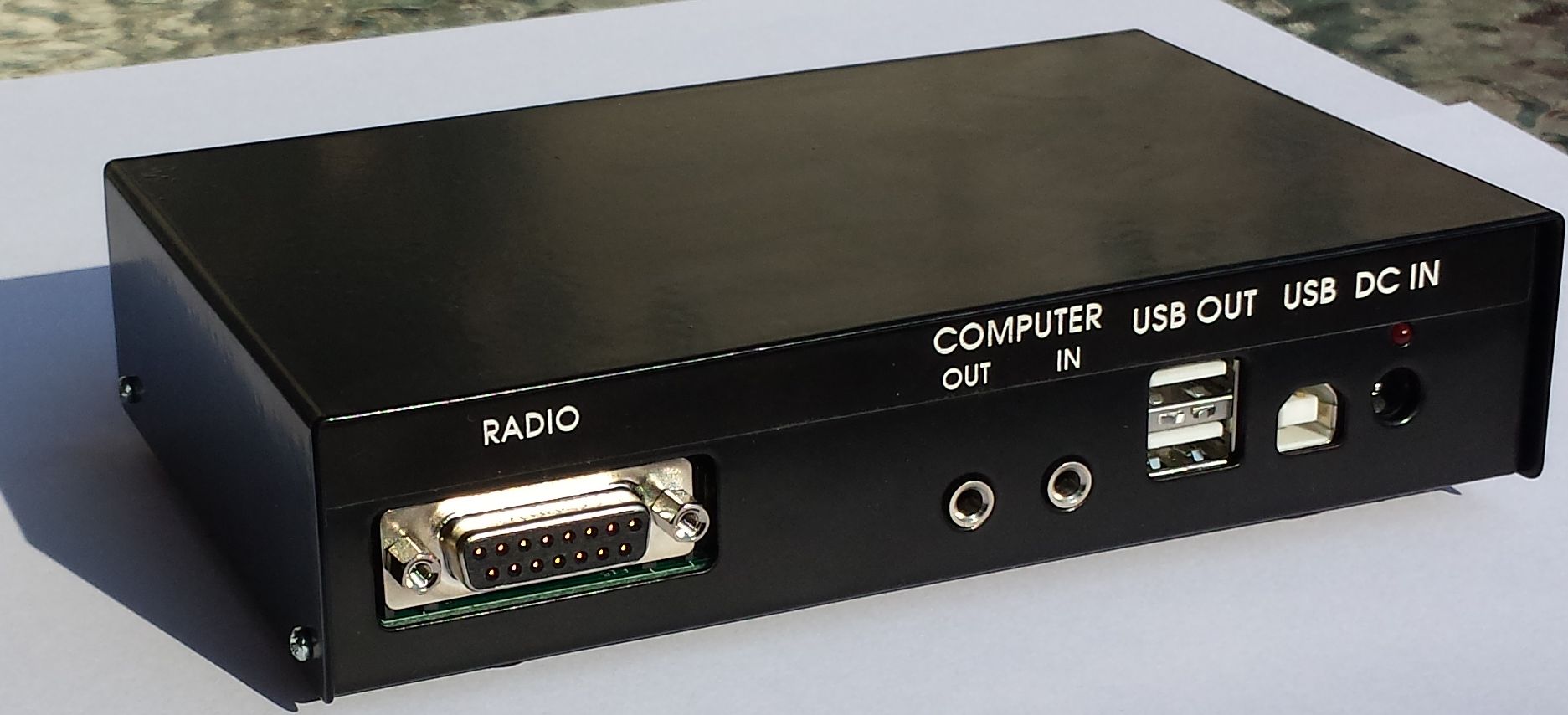

Wygląd zewnętrzny

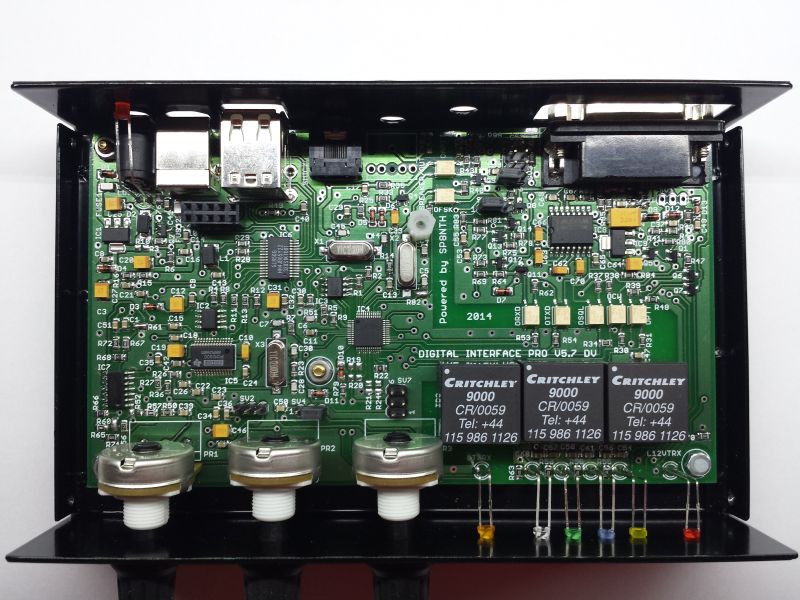

Wnętrze modemu

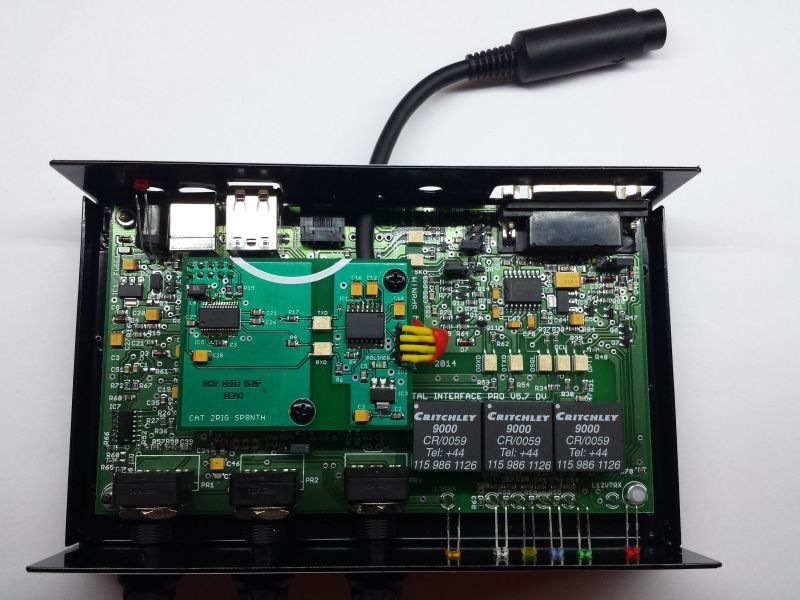

Wnętrze modemu z zamontowanym modułem opcjonalnym CAT do drugiego TRX-a

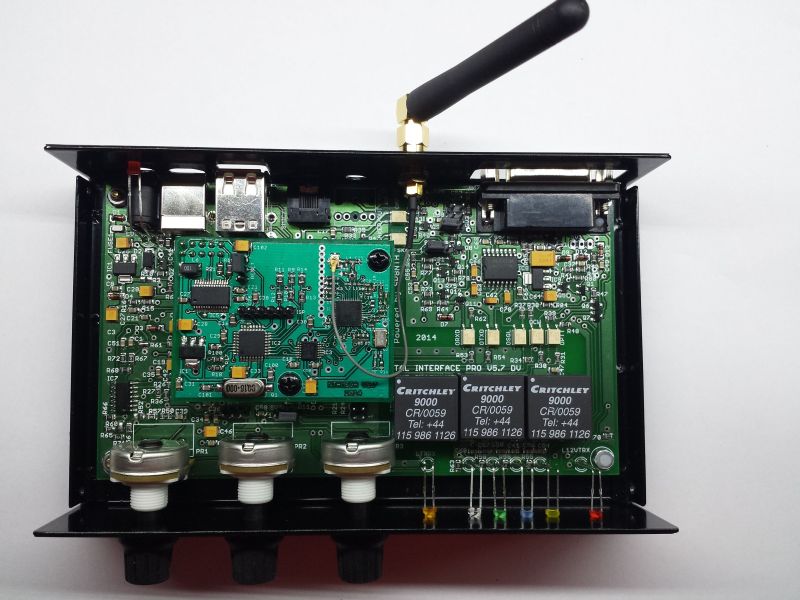

Wnętrze modemu z zamontowanym modułem opcjonalnym HOTSPOT D-Star
