Zgodnie z obietnicą publikuję dokumentację HOTSPOT-a mojej konstrukcji.

Układ przeznaczony jest do samodzielnego złożenia w oparciu o fabryczną płytkę PCB

Płytki z wlutowanymi scalakami już nie są dostępne.

Wszystkie elementy dostępne są w sklepach internetowych: TME, FARNELL, MARITEX, ALLEGRO

Obudowa HAMMOND 1455C802 dedykowana do HOTSPOT-a

Budowa Hotspota oparta jest na ogólnie dostepnych elementach elektronicznych.

Składa się on z następujących bloków funkcjonalnych:

1. Komunikacja - konwerter USB/RS232 TTL - FT232RL
2. Logika - procesor AVR - Atmega328
3. Konwerter dwukierunkowy 3.3V/5V - TXB0104PW
4. Generator wzorcowy - 14.7456MHz
5. Radio - transceiver QRP - AD7021
6. - Dopasowanie - filtr wejściowo-wyjściowy dolnoprzepustowy.

Układ został zainspirowany pomysłem GUSS-a PE1PLM,

a zbudowany w oparciu o oryginalne rozwiązanie firmy

Analog Device w zakresie części radiowej,

oraz moje wcześniejsze doświadczenie w zakresie procesorów AVR i komunikacji USB.

Płytka drukowana wykonana fabrycznie dwustronnie, z metalizacją otworów i soldermaską.

W porównaniu do innych rozwiązań i  konstrukcji dostępnych na naszym rynku

szczególnie tych wykonanych na tanich modułąch produkcji Chińskiej układ HOTSPOT-a wyróżnia się

lepszym filtrowaniem sygnałów harmonicznych nadajnika. Uzystakno to dzięki zastosowaniu

filtru dolnoprzepustowego LC typu T (L4, L5, C23) oraz filtrów przeciwko harmonicznym (L1, C8, L2, C3),

których inne rozwiązania nie posiadają.

Dzięki takiemu rozwiązaniu HOTSPOT nie powoduje zakłóceń w pracy innych urządzeń elektronicznych, oraz sam jest bardziej odporny na zakłócenia radiowe wchodzące przez antenę.

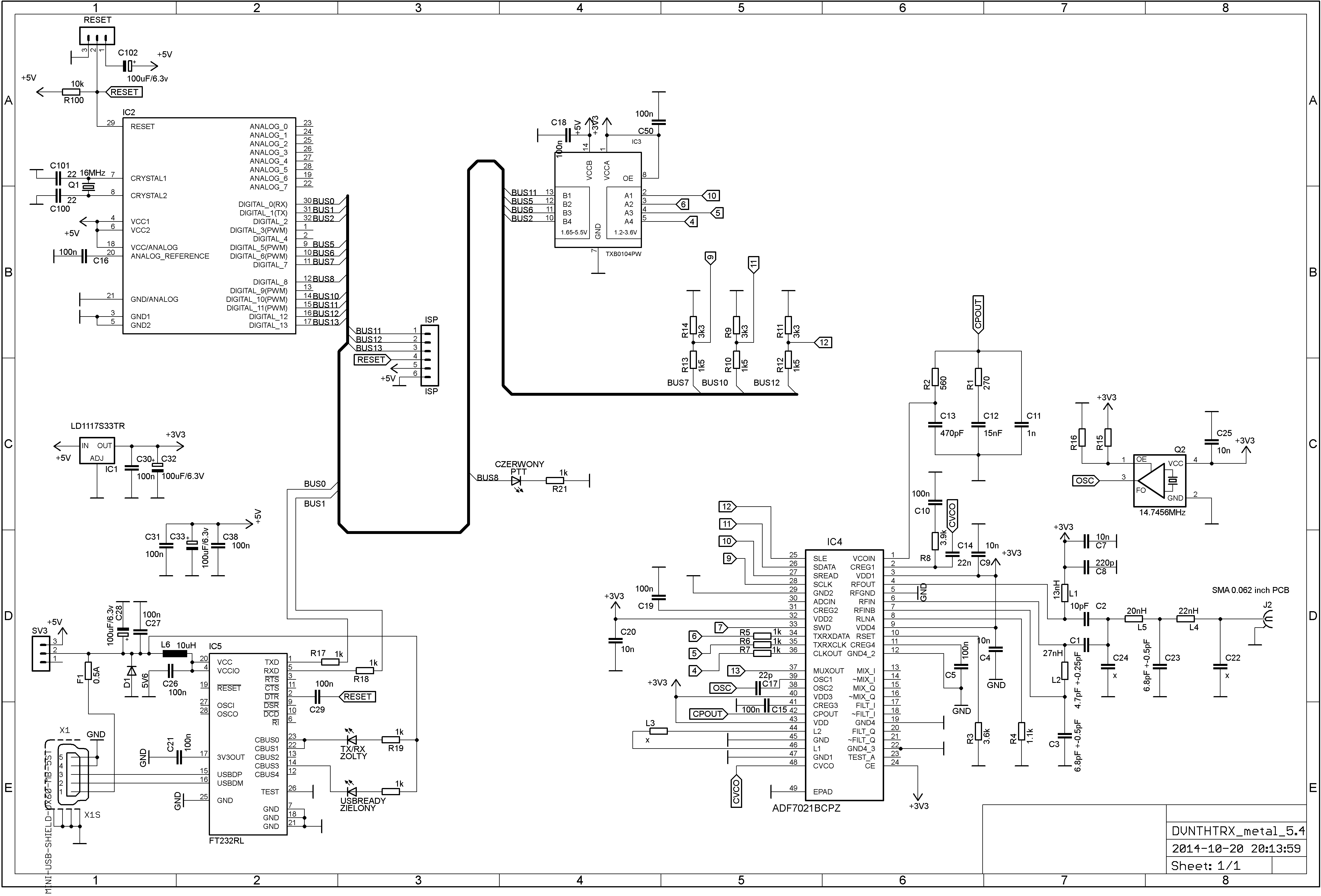

Schemat

Rozmieszczenie elementów na PCB

Wykaz elementów

W związku z pytaniami dotyczącymi rodzaju użytego generatora podaję link do właściwego.

GENERATOR Z TME

W miarę możliwości proszę wymienić na aktualną wersję software - link poniżej !!!

Najnowszy software do procesora wersja 5.4.2

FUSBIT-y należy ustawić:

EXT 0xF9

HI 0xDF

LO 0xDF

Po zaprogramowaniu procesora należy założyć zworkę na PINY 1 i 2 złącza RESET

Układ hotspota dedykowany jest do pracy pod kontrolą oprogramowania Control Center lub Dstar Repeater Controler dla Windows.

Poniżej linki do w/w oprogramowania.

ControlCenter

DstarRepeater

IrcDDBGateway

Hotspot dobrze współpracuje z systemem LINUX,

dla chętnych do eksperymentów poniżej oprogramowanie z LINUX do Raspberry PI.

Obrazy systemu do Raspberry PI z oprogramowaniem DstarRepeater

Sterowniki do scalaka USB FTDI

UWAGA !!!

Mimo iż wszystkie zakupione komponenty użyte w moich projektach pochodzą od oficjalnych polskich dystrybutorów, istnieje pewne prawdopodobieństwo, iż mogą to być elementy nieoryginalne - jak to w Polsce bywa.

Firma FTDI wprowadziłą w sterownikach w wersji 2.12.0 mechanizm kasowania zawartości pamięci EPROM układu FT232RL co skutkuje brakiem możliwości rozpoznania urządzenia przez sytem WINDOWS.

Dlatego też profilaktycznie zalecam nie instalować najnowszych driver-ów do WINDOWS w wersji 2.12.0.

Zalecana wersja sterowników to 2.10.0 lub 2.8.30 dostępne są na stronie FTDI w zakładce DRIVERS sterowniki VCP w tabelce na dole strony lub na mojej stronie link powyżej.

Opis jak zainstalować i skonfigurować HOTSPOT lub przemiennik można znaleźć na stronie Artura SP5QWK

Wsparcie techniczne via e-mail sp8nth@gmail.com

lub telefonicznie 514145525

Wkrótce opis następnych konstrukcji.

Życzę miłej pracy przy konstrukcji HOTSPOTA.

Grzegorz

PS

Układ zmontowany - jeszcze nie umyty z pasty - działa od pierwszego włączenia.

W Bydgoszczy w klubie SP2PUT hotspota wykonano w 4 egzemplarzach:

Info ze strony klubu SP2PUT
