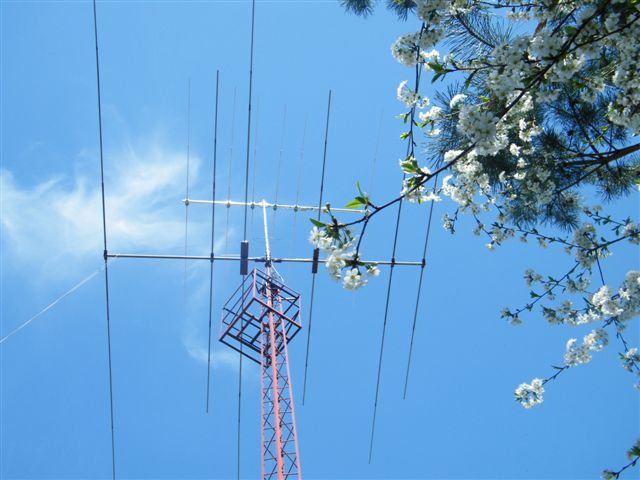

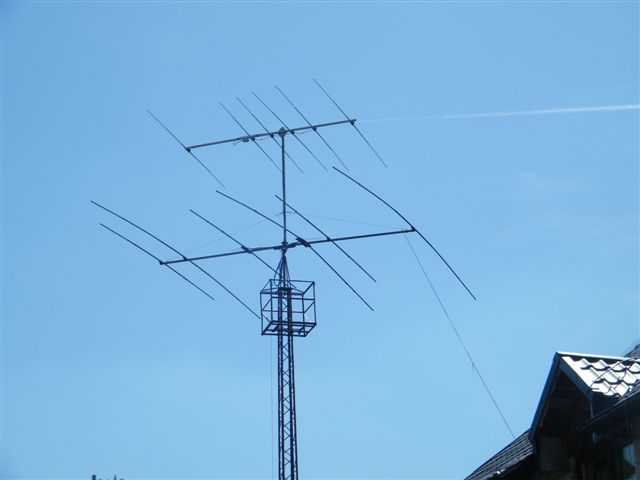

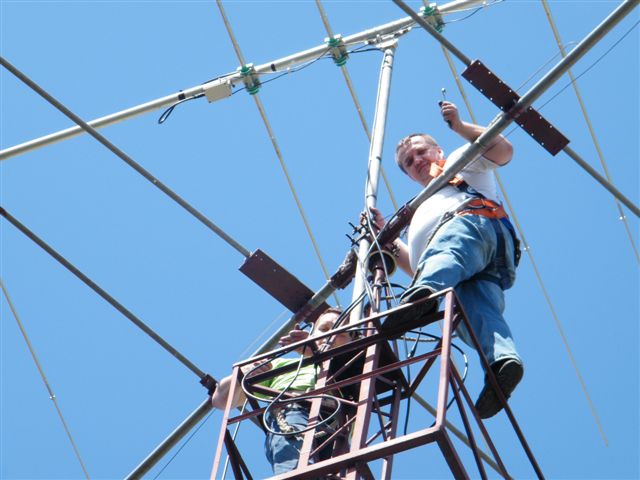

Słoneczna pogoda sprzyja rozbudowie systemu antenowego.

Oto jak spedziłem pierszy dzień długiego wekendu.

Od pewnego czasu denerwuje mnie głośna praca wentylatora wzmacniacza mocy. Poziom szumu jest tak wysoki że aż uniemożliwia słuchanie stacji. Pomysł był taki aby podczas odbioru wentylator miał mniejsze obroty a tym samym mniej hałasował jednocześnie chłodził lampę.  Układ zaprojektowałem tak aby przy naciśnięciu PTT w radio obroty wentylatora wzrastały a po przejściu na odbiór jeszcze przez jakiś czas (ok 15 sekund)  chłodzenie było bardziej intensywne niż w stanie gotowości do nadawania.
We wzmacniaczu posiadam wentylator zasilany napięciem minus 28V używanym do blokowania lampy poprzez podanie minusa na siatkę pierwszą. Te same napięcie służy do załączania przekaźników wejścia i antenowego.
Załączanie odbywa się poprzez zwarcie do masy pinu 2 PTT-GND złącza SV1 (plus zasilania na masie wzmacniacza).

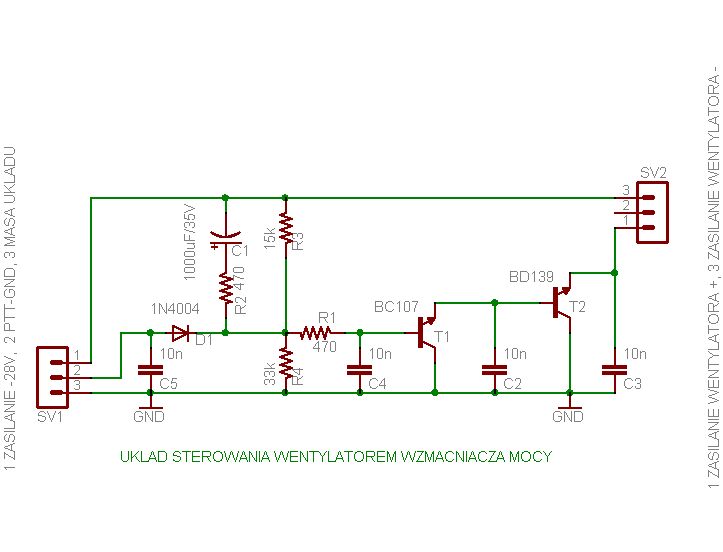

Poniżej schemat.

Zainteresowanych układem zapraszam, chętnie odpowiem na wszelkie pytania.
pozdrawiam
Grzegorz

Dla tych co maja radia YAESU starszego typu skonstruowałem interfejs aby mogli w pełni wykorzystać nowoczesne technologie komputerowe w pracy krótkofalarskiej. Interfejs jest na etapie prototypu i jeśli będzie zainteresowanie zamówię w fabryce płytki PCB do jego budowy.

Interfejs wykonany jest na układzie FTDI FT232RL i emuluje interfejs YAESU FIF232 + umozliwia prace emisjami cyfrowymi. Steruje CAT, załącza PTT i kluczuje CW, oraz posiada dwie linie audio IN/OUT. Oczywiście posiada pełną separację optyczna linii sterujących i galwaniczną linii audio.

Obsługuje TRX-y YAESU FT1000, FT1000D, FT990, FT980, FT900, FT890, FT840, FT757, FT757GXII, FT767, FT736 i inne wykorzystujące interfejs YAESU FIF232. Doskonale pracuje z programem Ham Radio de Lux oraz MixW, oraz innymi programami logującymi i do emisji cyfrowych.

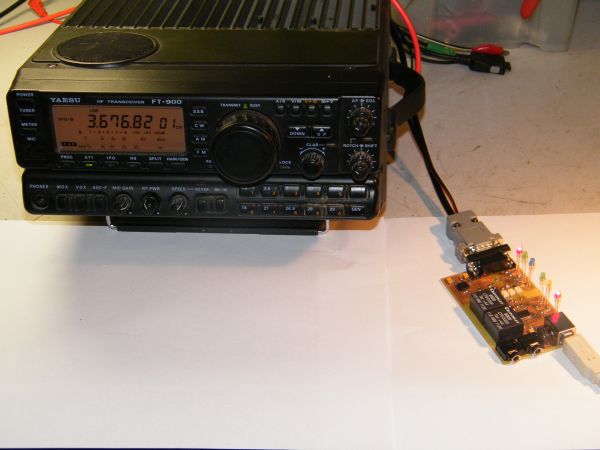

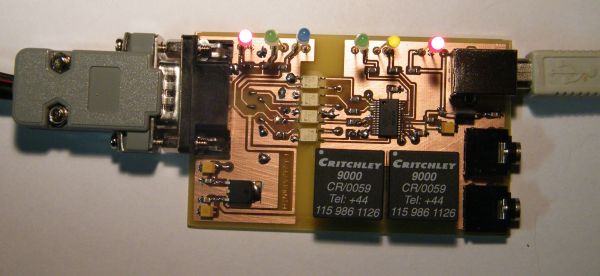

Na zdjęciach zbliżenie prototypu oraz pracujący z radiem FT900.

Więcej info dla zainteresowanych na e-maila lub telefonicznie

pozdrawiam

Grzegorz

Sudan Południowy potwierdzony - QSL Direct + LOTW

Obecny stan posiadania 227/229 przy zrobionych 279

Mimo awersji do pracy w zawodach postanowiłem wziąć udział w Lubelskim Maratonie UKF. Rozgrywana jest już IX tura tego popularnego współzawodnictwa.

Mimo wielu kontrowersji w dalszym ciągu cieszy się popularnością, czego dowodem była spora liczba stacji biorących w nim udział (ok 30-tu).

Decyzja zapadła aby Mateusz SP8VMW wziął udział na naszej stacji domowej a ja postanowiłem pojechać w teren.
Po rozeznaniu na mapie punktów wysokościowych w okolicznym terenie wybór padł na wieś Korolówka Osada ok 10 km od Włodawy z miejscem położonym ok  190m n.p.m.

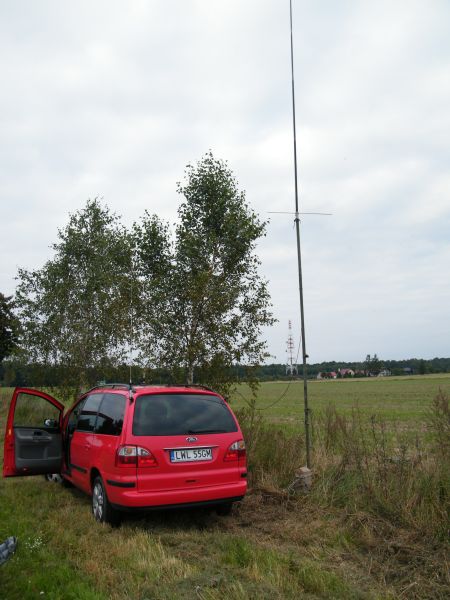

Sprzęt użyty do pracy to radio YAESU FT857D 50 W, antena 3x5/8 produkcji SP8GVM na maszcie 5 m.

W zawodach przeprowadziłem 20 łączności, co dało punktacje zgodnie z regulaminem 408 punktów i 4 miejsce w kategorii B.

Jednak najciekawsza jest inna statystyka - łączna suma odległości pomiędzy lokatorami uzyskana  przeze mnie w tych zawodach - 1296 km !
Być może w następnych zawodach uda mi sie poprawić ten wynik.

Grzegorz SP8NTH

Po wielu trudach zrobiem i potwierdziłem 300 powiatów. Kartę QSL nr 300 przysłał direct-em janusz SP2IJ.

Teraz pozostaje złożyć wniosek o dyplom i czekac na kolejną ozdobe mojego radio shack-u.

Jak w temacie !

Przydatne linki:

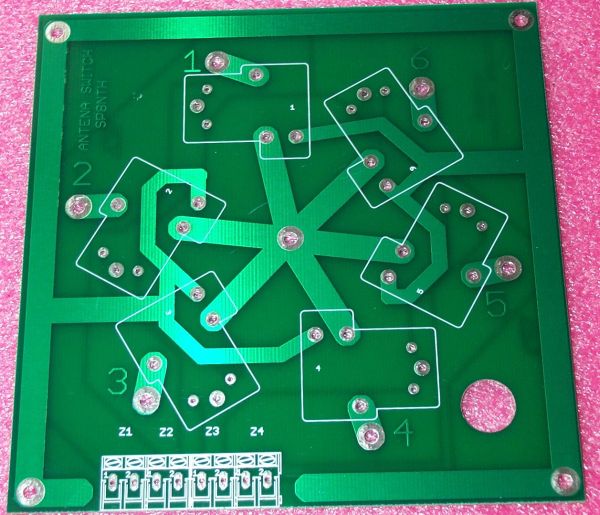

Przełącznik antenowy dużej mocy.

Montaż przełącznika antenowego.

Osoby zainteresowane proszę o kontakt

Grzegorz

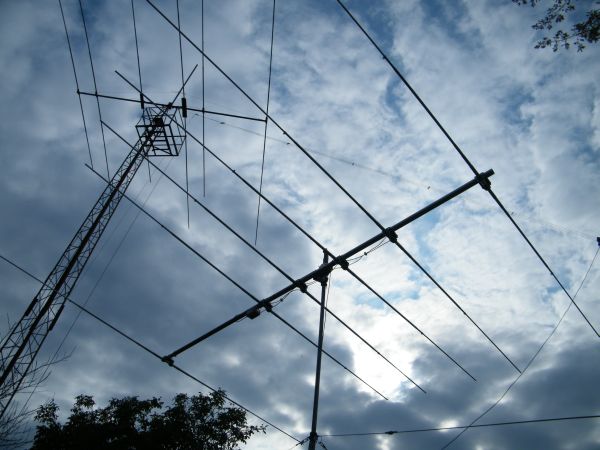

Nowa Antena produkcji Waldka SP7GXP już gotowa - złożona i zestrojona !

Niebawem znajdzie się na  maszcie na wysokości 17m.

Szczegóły - klik na foto.

Jestem na wczasach w Hiszpani - EA3/SP8NTH
